* côté quai uniquement

3PX6-MV

CONNECTEUR DE RACCORDEMENT À QUAI
BATEAUX DE CROISIÈRE *

IEC 80005-1 (Annexe C)

PROCONECT vous propose des prises métalliques de puissance avec un bras levier pour les opérations fréquentes. La 3PX6-MV d’une intensité jusqu’à 500 A convient pour le raccordement à quai de bateaux de croisière.

Caractéristiques

Intensité max.
500 A
Tension max.
12 kV

Solutions

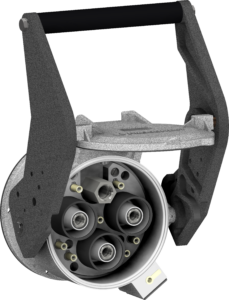

Embase à encastrer
Poids : 8.8 Kg
Prolongateur cloche étroite
Poids : 13.1 Kg

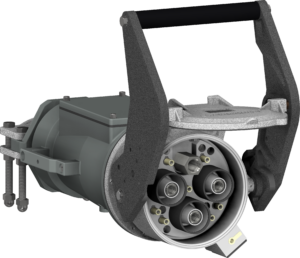

Prolongateur cloche large
Poids : 14.9 Kg
Fiche cloche étroite
Poids : 7.8 Kg

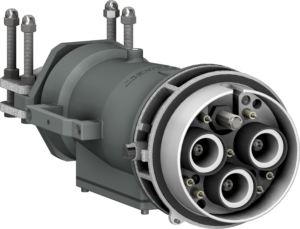

Fiche cloche large
Poids : 9.9 Kg

Coffrets et Socles muraux

Les prises de courant 3PX6-MV peuvent aussi être montées sur des coffrets ou socles muraux.
Si vous avez un projet d'armoires électriques, de coffrets portuaires ou autre, contactez-nous et notre bureau d'études analysera
votre demande.

Options

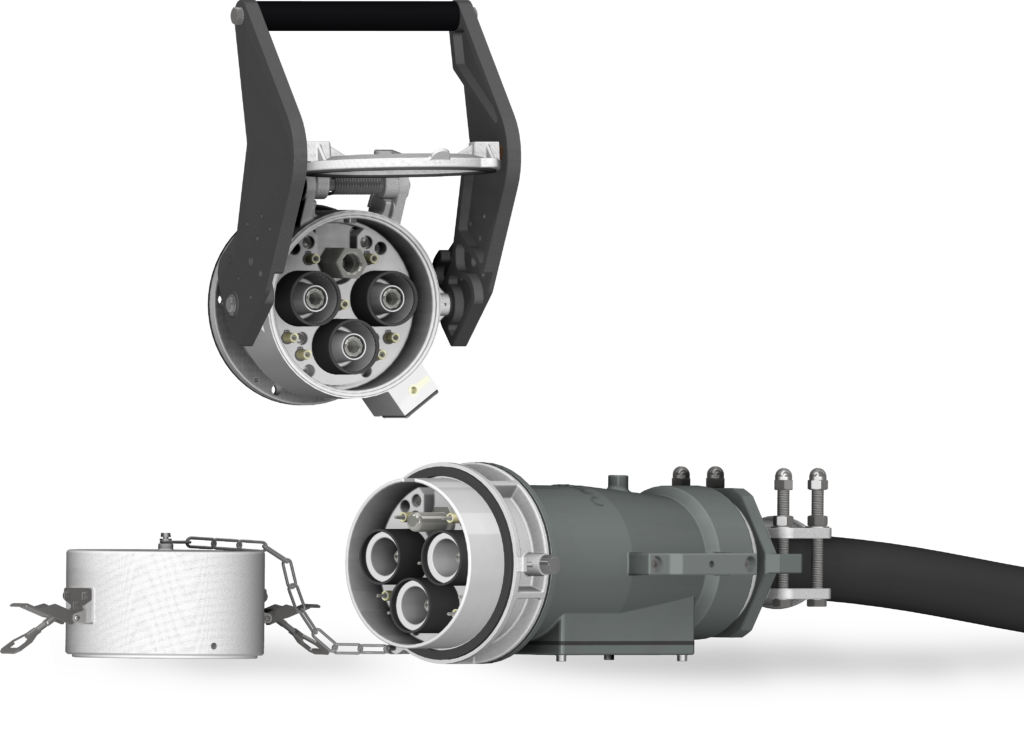

BOUCHON DE FICHE
Bouchon de fiche en aluminium AS7G permettant d'assurer l'IP67
de la fiche une fois cette dernière déconnectée.

Poids : 3 kg

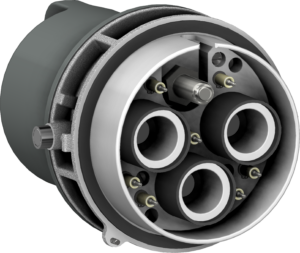

LIVE END CAP
Connecteur sans phases permettant de garder une embase sous tension sans qu'elle soit connectée avec une fiche.

Poids : 5.8 kg
SERRURE À CLÉ CAPTIVE
Les connecteurs peuvent être équipés de serrures à clé captive permettant d'éviter tout débranchement non autorisé des
connecteurs sous tension pour une sécurité optimale.
SERRURE À PÊNE
Les embases peuvent être équipés de serrures à pêne permettant d'éviter tout débranchement non autorisé des connecteurs sous tension pour une sécurité optimale.

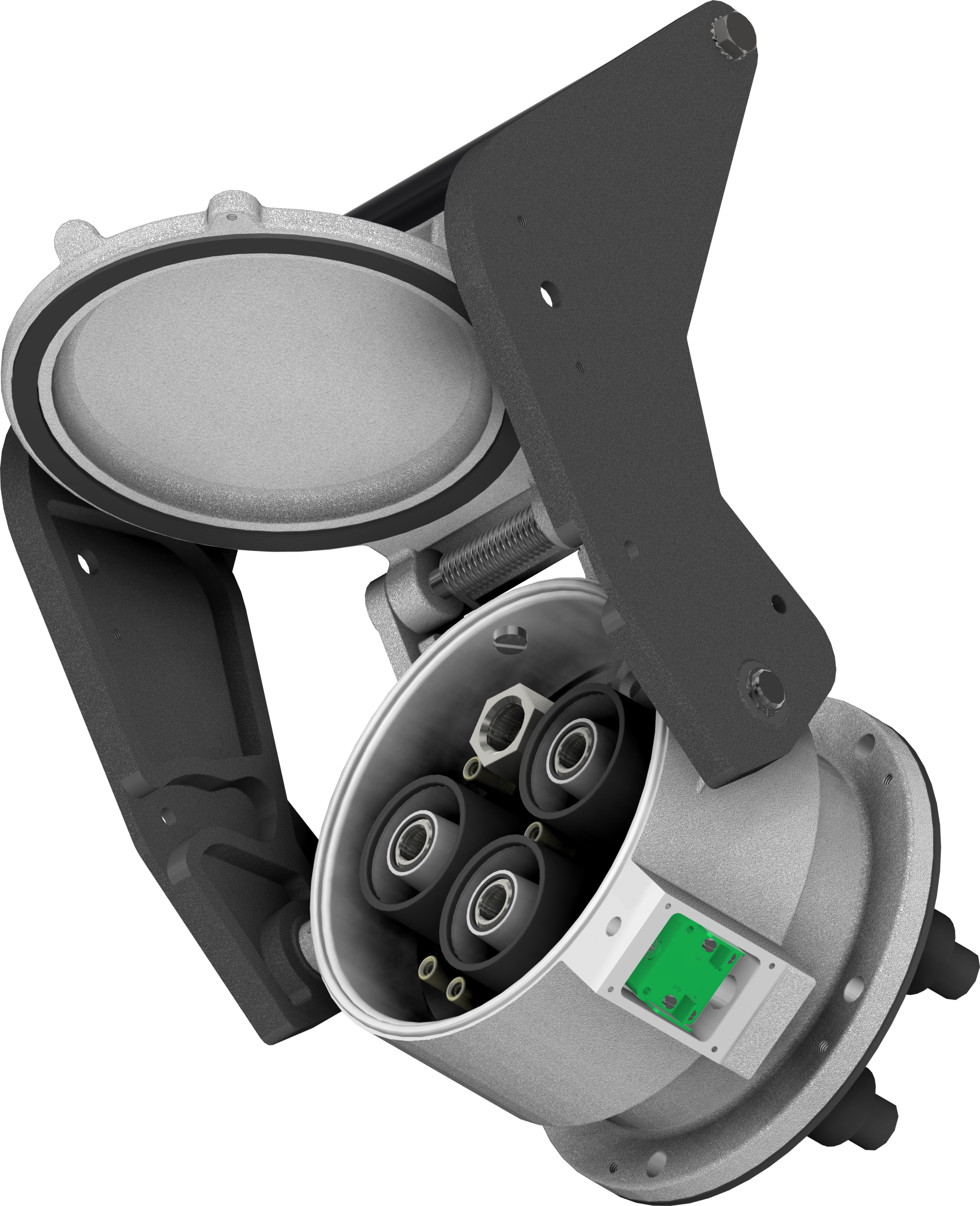

MICROSWITCH
Les connecteurs peuvent être équipés d'un microswitch, activé par le couvercle de l'embase ainsi que par l'insertion de la fiche dans
l'embase.

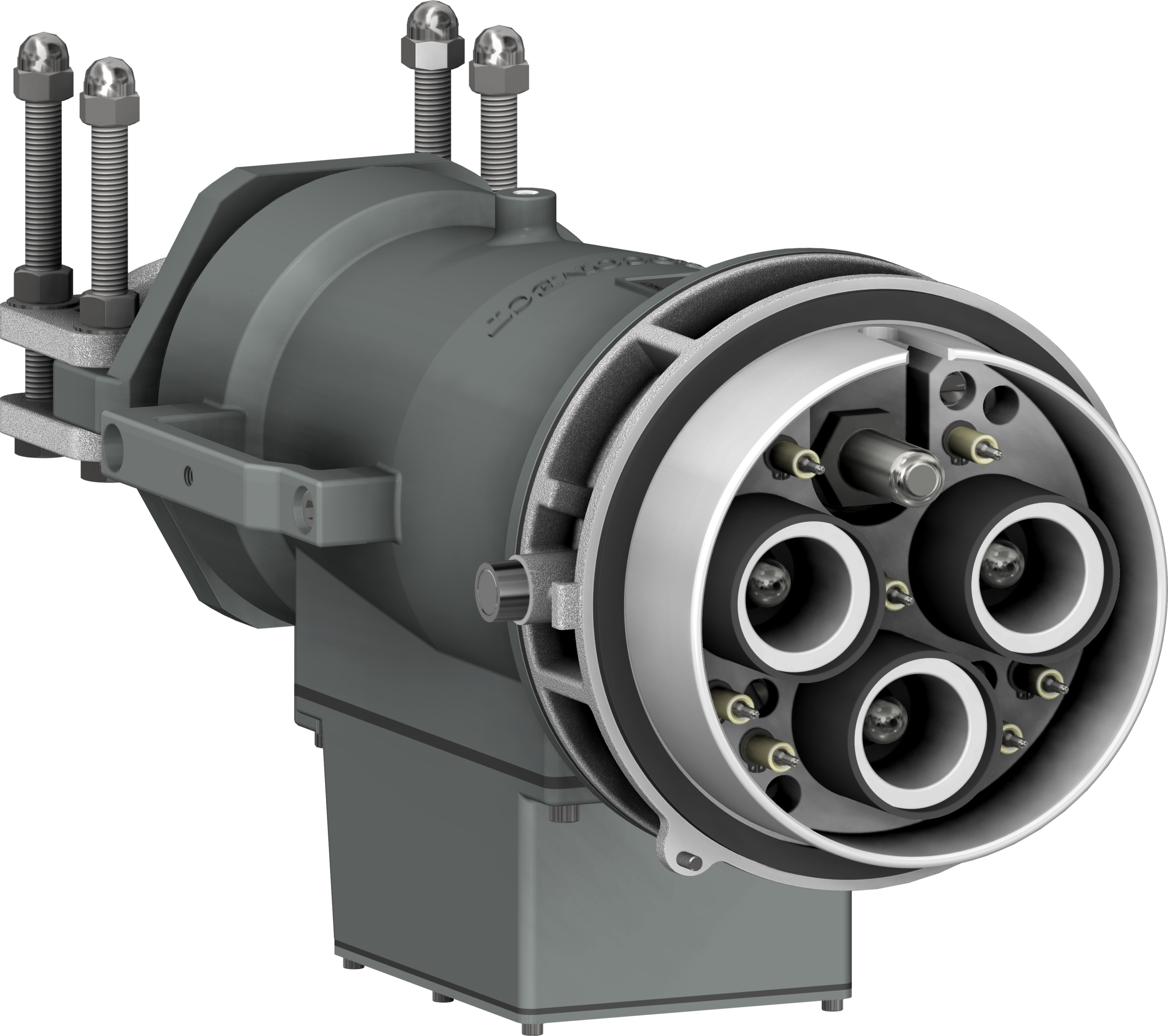

BOÎTIER DE DÉRIVATION DE FIBRE OPTIQUE
Les fiches à cloche large uniquement peuvent être équipées d'un boîtier afin de dériver un connecteur de fibre optique.

Poids : 11 kg

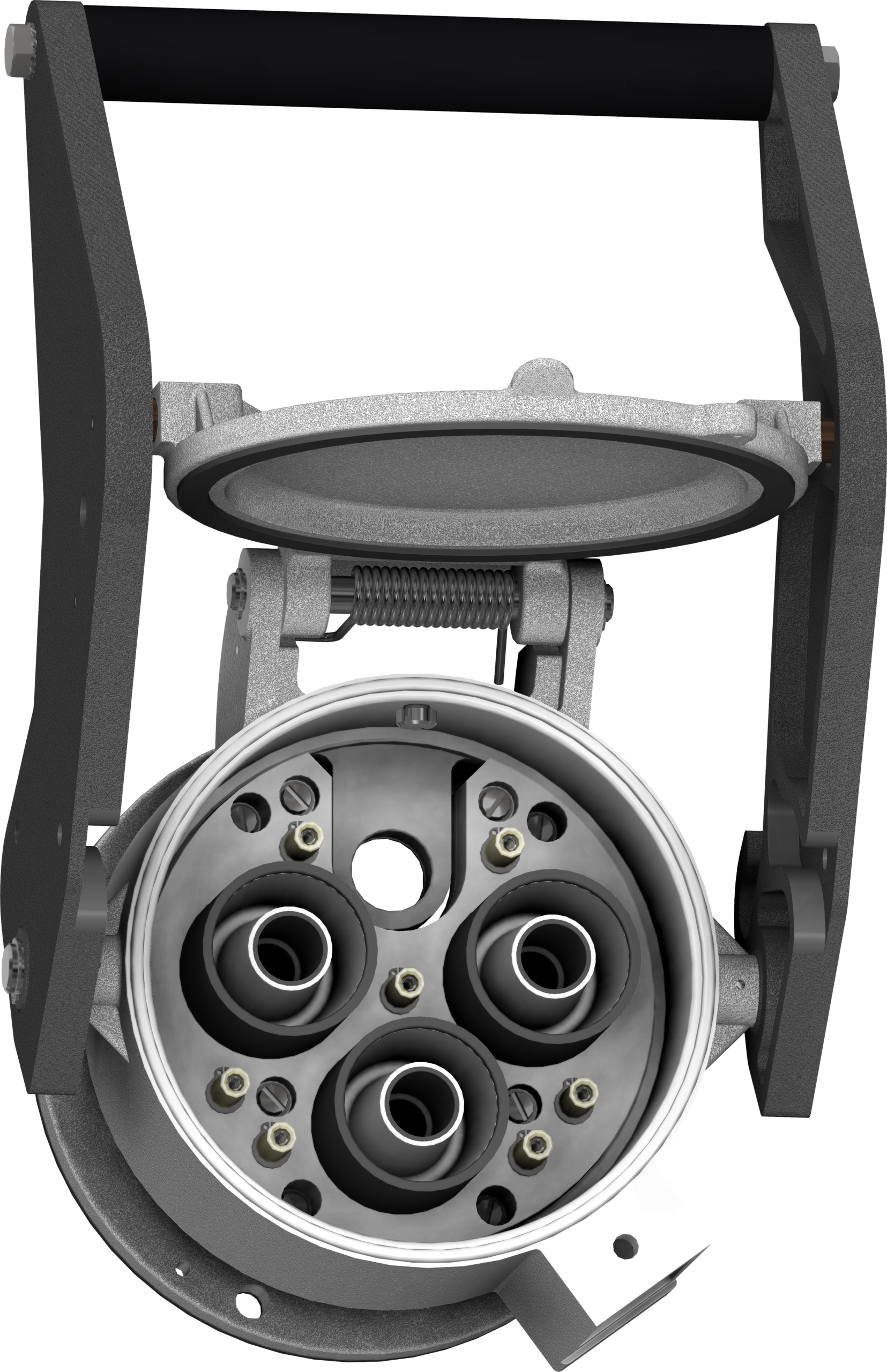

BOÎTIER DE REPOS
Embase avec isolant vide équipé uniquement des pilotes afin de
ranger la fiche en dehors des raccordements.

Poids : 7.6 kg
ADAPTATEUR M63
Adaptateur remplaçant le serre-câble intégré à la fiche étroite uniquement ou au prolongateur étroit permettant de raccorder un presse-étoupe ou un raccord de gaine (autre tailles sur demande).

Informations techniques

JOINT PELABLE CLOCHE ÉTROITE
Les fiches étroites et prolongateurs étroites 3PX6-MV contiennent un joint d'étoupe pelable afin de s'adapter au diamètre de câble voulu.
JOINT PELABLE CLOCHE LARGE
Les fiches larges et prolongateurs larges 3PX6 contiennent un joint d'étoupe pelable afin de s'adapter au diamètre de câble voulu.
MODE D'EMPLOI 3PX
Nous vous mettons à disposition le mode d'emploi pour l'utilisation de la 3PX6-MV.
MAINTIEN DU SERRE-CÂBLE
Vis situées sur les côtés de la cloche de la fiche permettant de
bloquer le serre-câble et éviter que ce dernier ne se desserre lors des manipulations fréquentes ou simplement dû aux contraintes portuaires.
MODE OPÉRATOIRE SERTISSAGE
Nous vous mettons à disposition le mode opératoire expliquant comment sertir vos câbles dans nos fûts.
Disponible également en vidéo.
