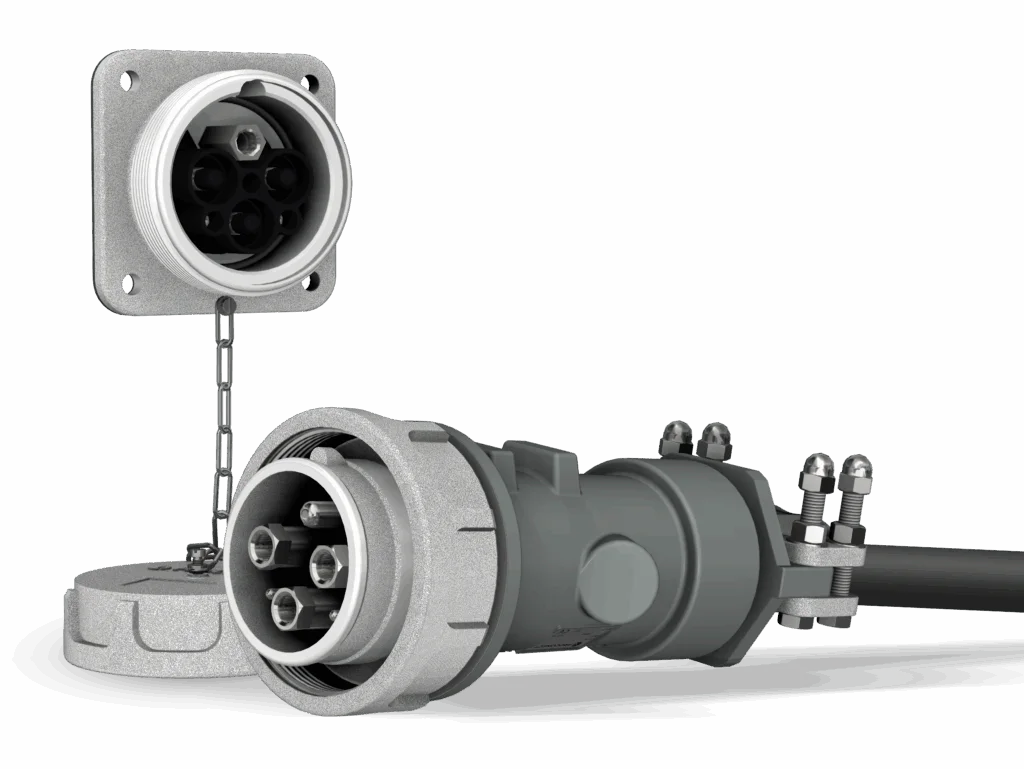

3PV5
IEC 60309-1
(when applicable)
Screw-ring metallic connector for Industry
- Court circuit : 10 kA r.m.s/1s
- Intensité pilotes : 30A (6 mm²)
- Contacts max. : 3P+N+E+10p
- Section de câbles max. : (3P+N+E) 185 mm² (300 MCM) / (3P+E) 240 mm² (500 MCM)
- Diamètres de câbles : min. 25 mm / max. 80 mm
- Section de pilotes : 2,5 mm² (2p) (AWG 14) / 1,5-2,5-6 mm² (10p) (AWG 16/14/10)
- Raccordement : à sertir, à souder ou à visser
- Tenue diélectrique : 3 kV AC 1 min.
- Carcasse : AS7G (Alliage d'aluminium résistant à la corrosion)
- Contacts : Alliage de cuivre argenté
- Isolant : PPO
- Visserie : Inox
- Température : -30° +60° C
- Ind. protection : IP67 - IK10
3PV4
- Pôles : 3P+E+2p / 3P+E+N+2p
- Pôles : Option 9 pilotes
- Section max. : 95 mm²
- Ind. protection : IP67 - IK10
3PV6
- Pôles : 3P+E+2p / 3P+E+N+2p
- Pôles : Option 6 pilotes
- Section max. : 300 mm²
- Ind. protection : IP67 - IK10
3PV5-MV
- Pôles : 3P+E+3p
- Pôles : Option 5 pilotes
- Section max. : 185 mm²
- Ind. protection : IP67 - IK10
3PV5-61p
- Pôles : 58P+E+2p
- Section max. : 6 mm²
- Ind. protection : IP67 - IK10
Connecteurs

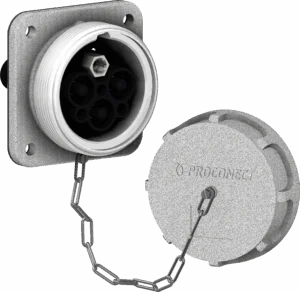

EMBASE
Active part to be placed wall-mounted or on an electrical cabinet. Screw ring system to maintain IP67 when connected. Socket screwing cap to maintain IP67 rating when not connected.
Vers les options

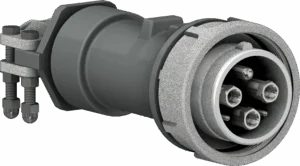

FICHE
Mobile connector to be cabled with screwing barrel for its connection in the socket.
This connector needs the plug cap option to maintain IP67 rating when not connected.

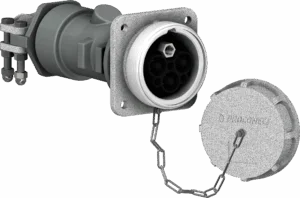

PROLONGATEUR
Mobile socket to be cabled and connected in a plug or an appliance inlet commonly used to make an extension line.
Vers les options

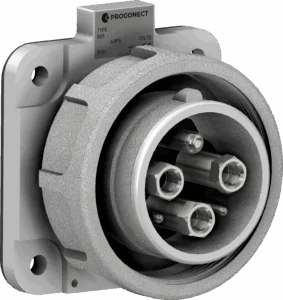

CONNECTEUR
Receptive part to be placed wall-mounted or on an electrical cabinet to connect a cable coupler.
This connector needs the plug cap option to maintain IP67 rating when not connected.
SÉLECTIONNER VOTRE CONNECTEUR
Options
SÉLECTIONNER VOTRE OPTION
BOUCHON DE FICHE
AS7G aluminium Plug or Appliance inlet cap to ensure IP67 of a disconnected connector.
HINGED HOOK
Wrench facilitating screwing when connecting the plug to the socket.
OPTICAL FIBER
DERIVATION BOX (LOW)
The optical fiber derivation box is an optional casing added to the plug to derivate the optical fiber of the cable into a F.O. socket placed onto it.
OPTICAL FIBER
DERIVATION BOX (HIGH)
The optical fiber derivation box is an optional casing added to the plug to derivate the optical fiber of the cable into a F.O. socket placed onto it.
CABLE GLAND OR CONDUIT ADAPTOR
M63 adaptor for connecting a standard cable gland or a conduit adaptor (other sizes on request).
BERCEAU DE PROLONGATEUR
Stainless steel cradle optimizing the use and lifetime of 3PV or 3PX connectors and cables.

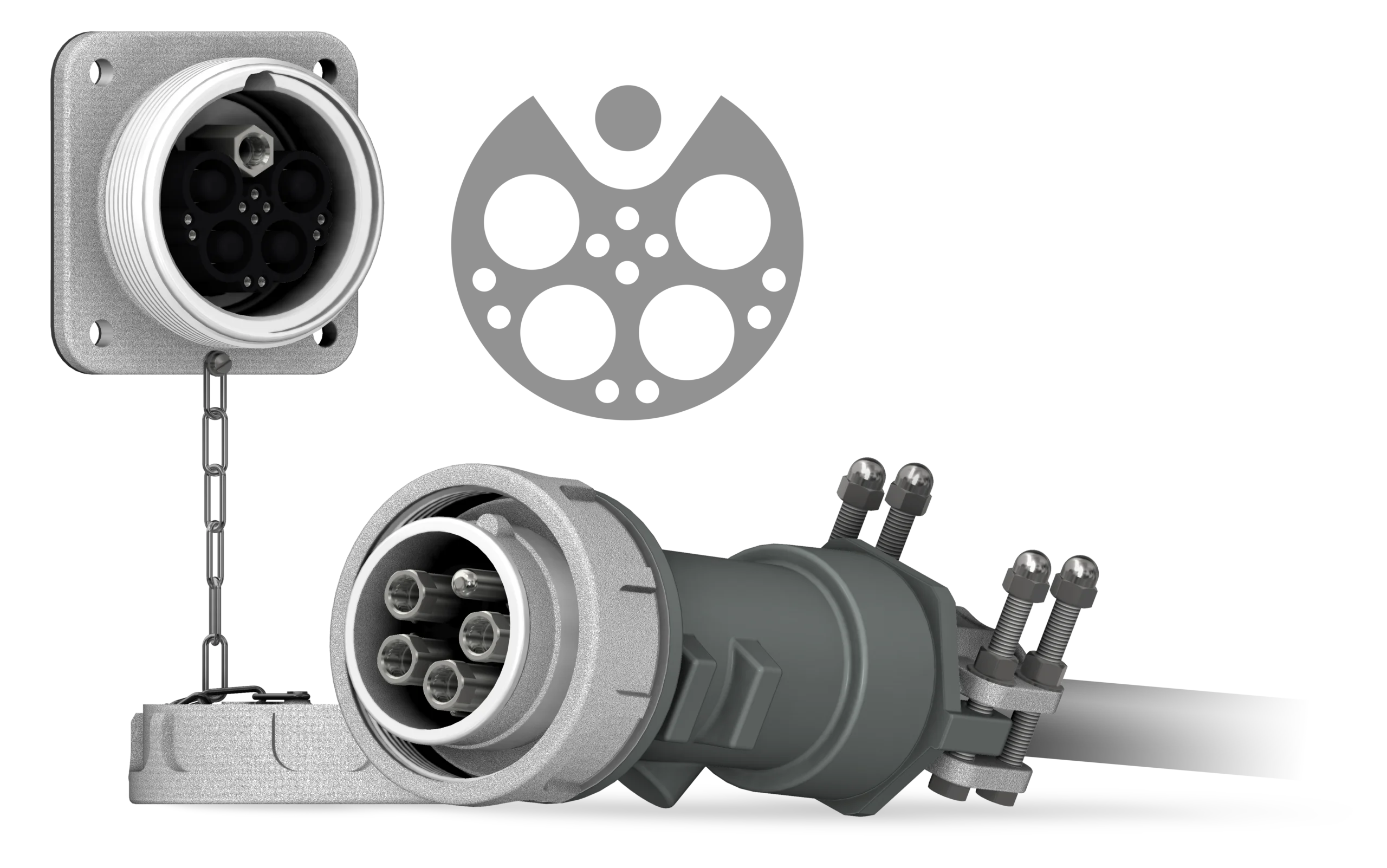

10 PILOTS OPTION
4-phased connector with 10 pilots
1,5 mm² (AWG 16), 2,5 mm² (AWG 14) or 6 mm² (AWG 10).
Solutions TOUT-EN-UN
Optimisez votre infrastructure grâce à des environnements électriques sur mesure, adaptés à vos défis techniques et environnementaux spécifiques. Notre équipe d'ingénieurs garantit une conformité totale et une intégration parfaite grâce à des études de faisabilité menées par des experts et à une validation rigoureuse. Bénéficiez de solutions clés en main hautement performantes, conçues pour offrir une fiabilité opérationnelle maximale.
Connecteurs pré-câblés
Par exemple, les connecteurs peuvent être fournis avec un câble d'une certaine longueur ou directement sur un touret, l'une des extrémités étant la fiche et l'autre comportant des cosses de raccordement.
