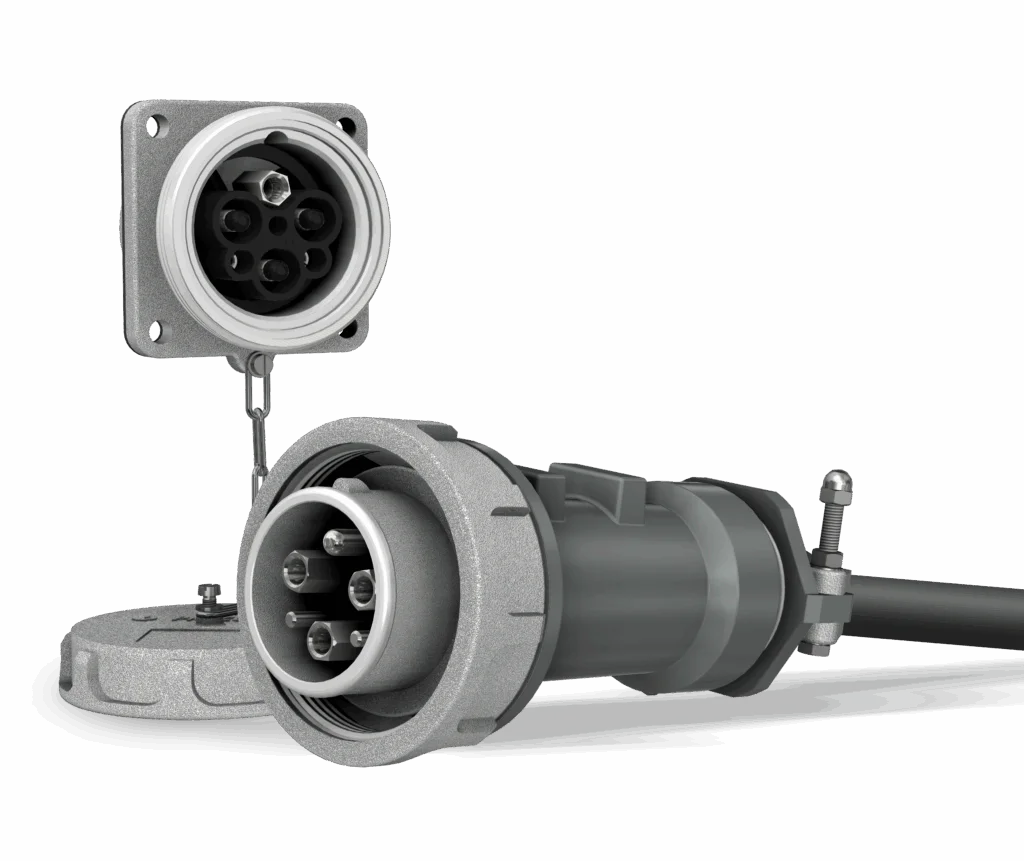

3PV4
IEC 60309-1
(when applicable)
Screw-ring metallic connector for Industry
- Court circuit : 10 kA r.m.s/1s
- Amp. pilots : 25 A
- Contacts standards : 3P+N+2p / 3P+N+E+2p
- Contacts max. : 3P+N+E+9p
- Cable section max. : (3P+N+E) 70 mm² (AWG 2/0) / (3P+E) 95 mm² (AWG 3/0)
- Diamètre de câble : min. 26 mm / max. 60 mm
- Section de pilotes : 2,5 mm² (AWG 14)
- Termination : to crimp, to solder or screw
- Tenue diélectrique : 3 kV AC 1 min.
- Carcasse : AS7G (Alliage d'aluminium résistant à la corrosion)
- Contacts : Alliage de cuivre argenté
- Isolant : PPO
- Visserie : Inox
- Température : -30° +60° C
- Ind. protection : IP67 - IK10
3PV5
- Pôles : 3P+E+2p / 3P+E+N+2p
- Pôles : Option 10 pilotes
- Section max. : 240 mm²
- Ind. protection : IP67 - IK10
3PV6
- Pôles : 3P+E+2p / 3P+E+N+2p
- Pôles : Option 6 pilotes
- Section max. : 300 mm²
- Ind. protection : IP67 - IK10
3PV4-37p
- Pôles : 34P+E+2p
- Section max. : 6 mm²
- Ind. protection : IP67 - IK10
Connecteurs

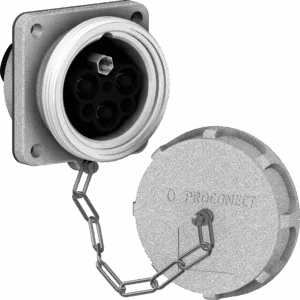

EMBASE
Active part to be placed wall-mounted or on an electrical cabinet. Screw ring system to maintain IP67 when connected. Socket screwing cap to maintain IP67 rating when not connected.
Vers les options

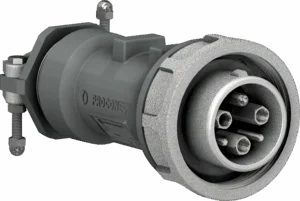

FICHE
Mobile connector to be cabled with screwing barrel for its connection in the socket.
This connector needs the plug cap option to maintain IP67 rating when not connected.

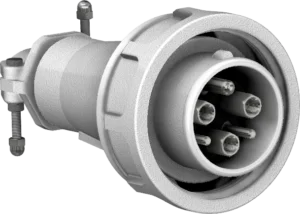

REDUCED PLUG
Mobile connector to be cabled with screwing barrel for its connection in the socket.
This connector needs the plug cap option to maintain IP67 rating when not connected.

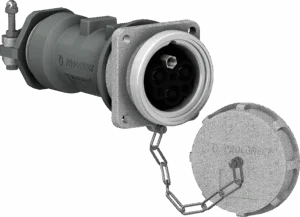

PROLONGATEUR
Mobile socket to be cabled and connected in a plug or an appliance inlet commonly used to make an extension line.
Vers les options
CONNECTEUR
Receptive part to be placed wall-mounted or on an electrical cabinet to connect a cable coupler.
This connector needs the plug cap option to maintain IP67 rating when not connected.
SÉLECTIONNER VOTRE CONNECTEUR
Options
SÉLECTIONNER VOTRE OPTION
BOUCHON DE FICHE
AS7G aluminium Plug or Appliance inlet cap to ensure IP67 of a disconnected connector.
HINGED HOOK
Wrench facilitating screwing when connecting the plug to the socket.

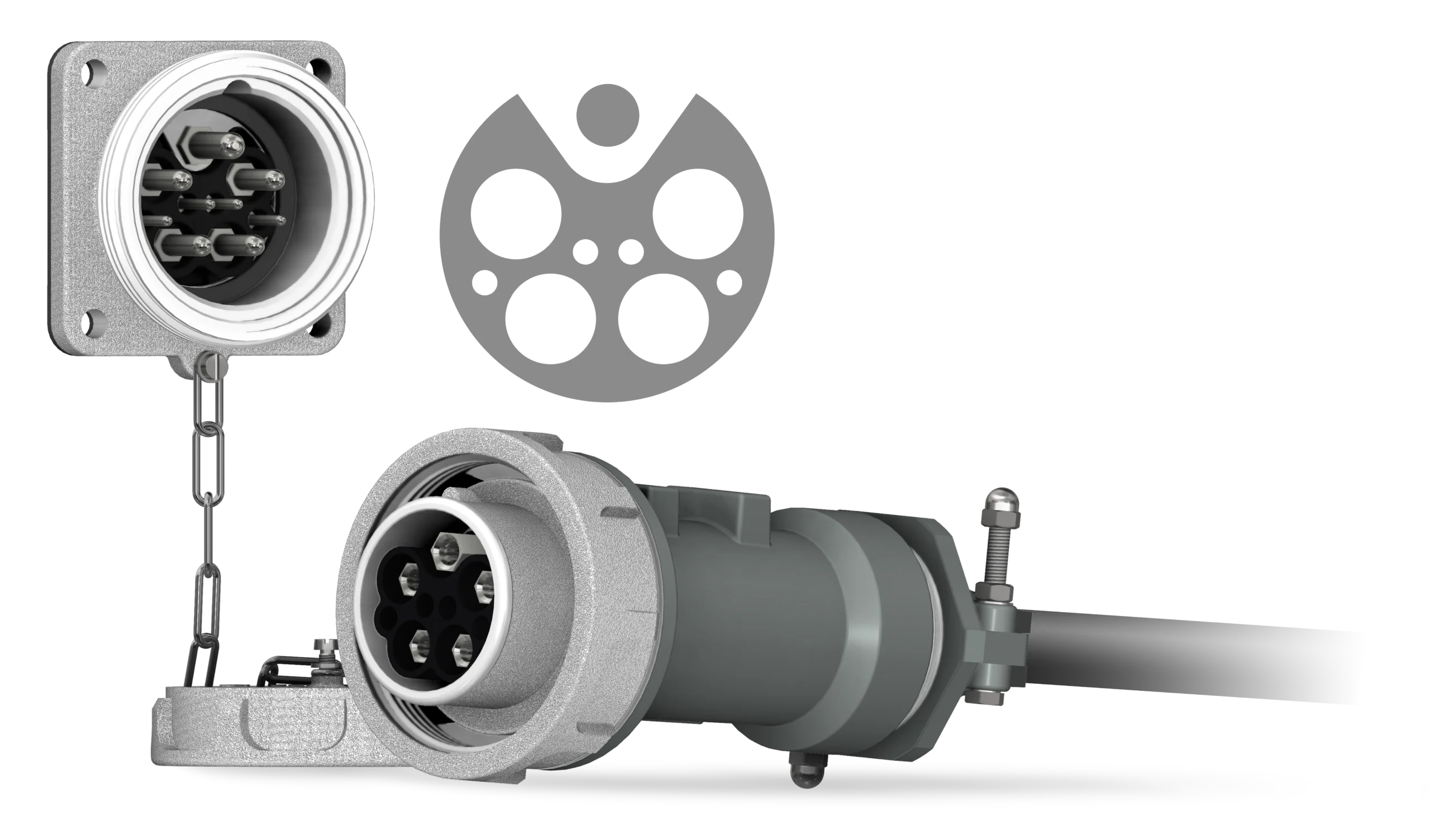

4 PILOTS OPTION
4-phased contact arrangement fitted with
4 x 2,5 mm² pilots.
max. 125A - max. 1kV

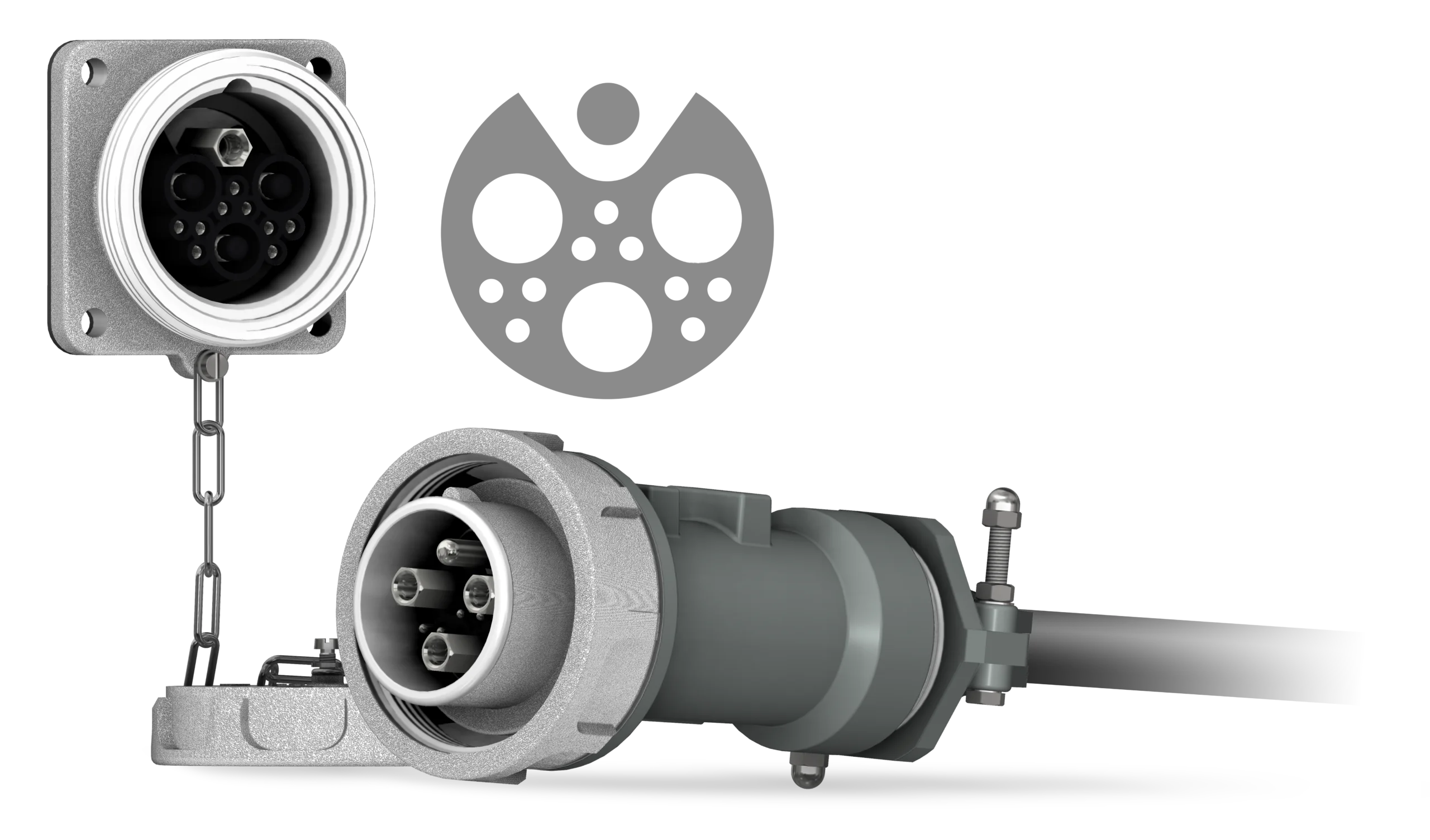

9 PILOTS OPTION
Tri-phased contact arrangement fitted with 9 x 2,5 mm² pilots. Can be used for electro hydraulic grabs integrated pumps power supply.
max. 200A - max. 1kV

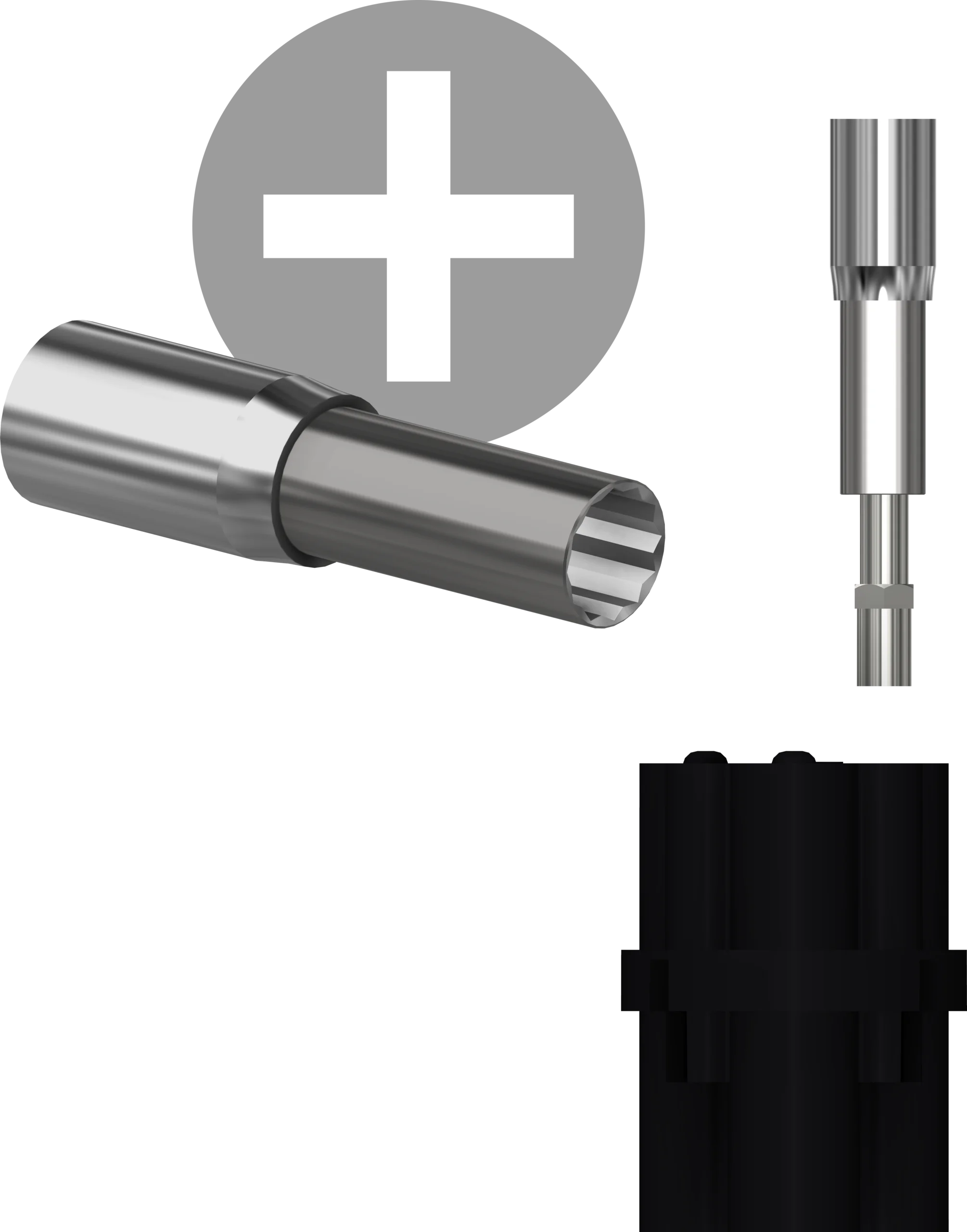

OUTIL DE MONTAGE
Custom assembly and disassembly tool needed for phases and earth contacts.
BERCEAU DE PROLONGATEUR
Stainless steel cradle optimizing the use and lifetime of 3PV or 3PX connectors and cables.
Solutions TOUT-EN-UN
Optimisez votre infrastructure grâce à des environnements électriques sur mesure, adaptés à vos défis techniques et environnementaux spécifiques. Notre équipe d'ingénieurs garantit une conformité totale et une intégration parfaite grâce à des études de faisabilité menées par des experts et à une validation rigoureuse. Bénéficiez de solutions clés en main hautement performantes, conçues pour offrir une fiabilité opérationnelle maximale.
Connecteurs pré-câblés
Par exemple, les connecteurs peuvent être fournis avec un câble d'une certaine longueur ou directement sur un touret, l'une des extrémités étant la fiche et l'autre comportant des cosses de raccordement.
