3PX4

max. 250A

1,1kV

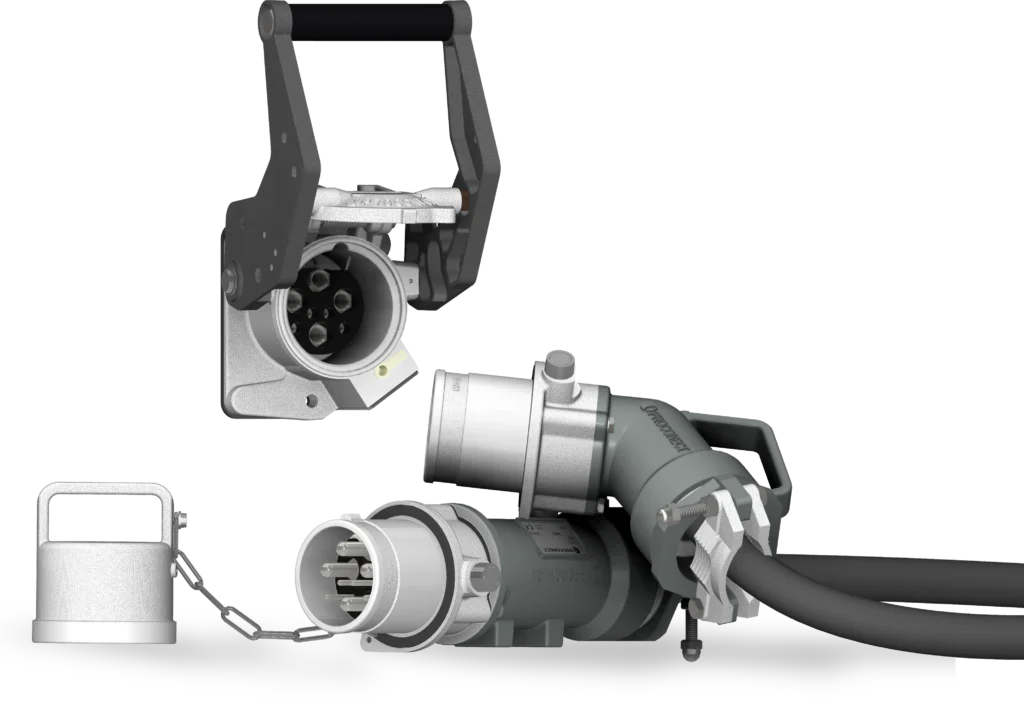

Connecteur métallique à came pour l'Industrie

Connecteurs métalliques à came, idéaux pour les applications nécessitant de nombreux branchements et débranchements. Avec un courant nominal maximal de 250 A, le modèle 3PX4 est adapté aux mines, aux ports, aux usines, etc.

GAMME 3PX

Intensité max. : 250A
Tension max. : 1,1kV
Court circuit : 10 kA r.m.s/1s
Intensité pilotes : 25 A

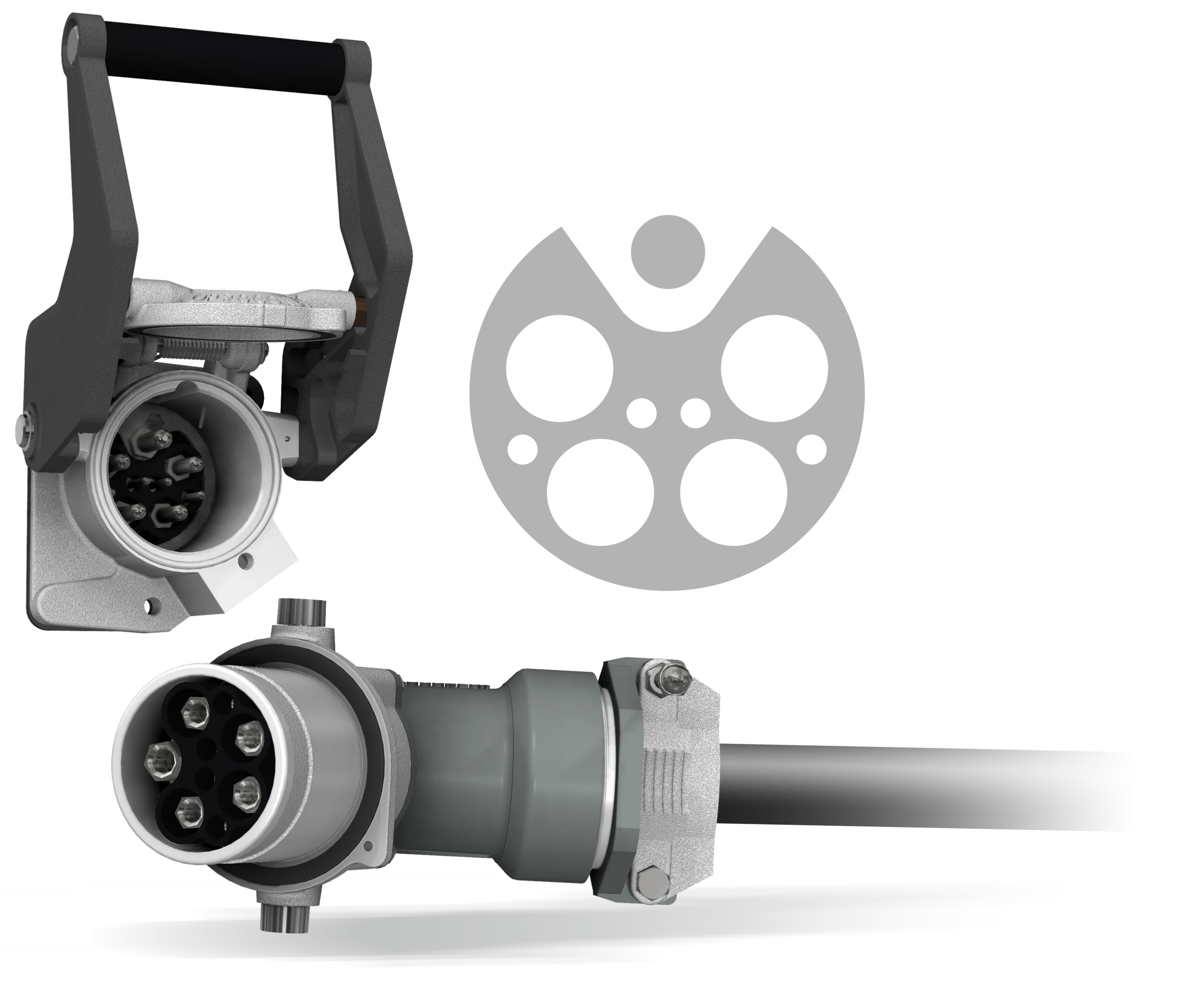

Contacts standards : 3P+N+2p / 3P+N+E+2p
Contacts max. : 3P+N+E+9p
Cable section max. : (3P+N+E) 70 mm² (AWG 2/0) / (3P+E) 95 mm² (AWG 3/0)
Diamètre de câble : min. 26 mm / max. 60 mm
Section de pilotes : 2,5 mm² (AWG 14)

Raccordement : à sertir, à souder ou à visser (fûts à visser 16-35mm² ou 50-70mm²)
Tenue diélectrique : 3 kV AC 1 min.
Carcasse : AS7G (Alliage d'aluminium résistant à la corrosion)
Contacts : Alliage de cuivre argenté
Isolant : PPO
Visserie : Inox
Température : -30° +60° C
Ind. protection : IP67 - IK10

3PX5 - 500A max.

3PX5

500A max.

1,1kV

Pôles : 3P+E+2p / 3P+E+N+2p
Pôles : Option 10 pilotes
Section max. : 240 mm²
Ind. protection : IP67 - IK10

3PX6 - 800A max.

3PX6

800A max.

1,1kV

Pôles : 3P+E+2p / 3P+E+N+2p
Pôles : Option 6 pilotes
Section max. : 300 mm²
Ind. protection : IP67 - IK10

3PX4 - 37 pôles

3PX4-37p

30A max.

500V

Pôles : 34P+E+2p
Section max. : 6 mm²
Ind. protection : IP67 - IK10

Connecteurs

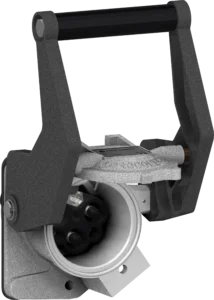

EMBASE

Triphasé

Tétraphasé

Pièce active destinée à être fixée au mur, sur une armoire électrique ou sur du matériel roulant. Système à came permettant de maintenir l'indice de protection IP67 en position fermée ou de faciliter et de verrouiller la connexion d'une fiche.

Vers les options

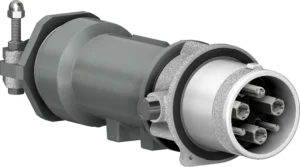

FICHE

Triphasé

Tétraphasé

Connecteur mobile destiné à être câblé et branché dans une embase ou un raccord de câble. Les bouchons de fiche sont nécessaires pour garantir l'étanchéité IP67 une fois le connecteur débranché.

Vers les options

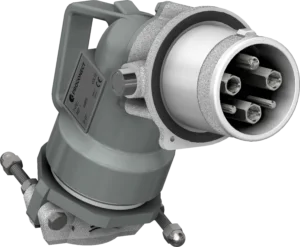

FICHE COUDÉE 60°

Triphasé

Tétraphasé

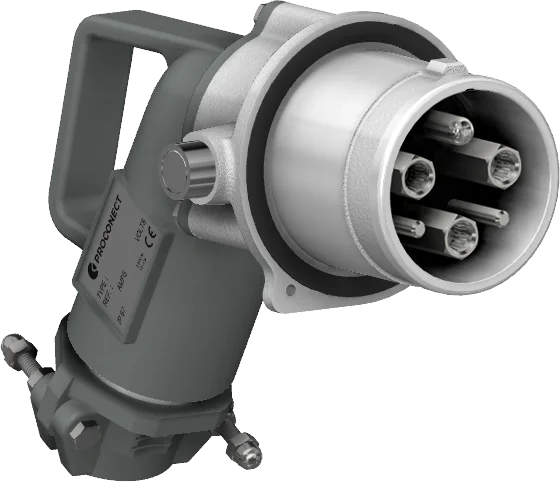

Version réduite disponible
plus d'info dans les options

Vers les options

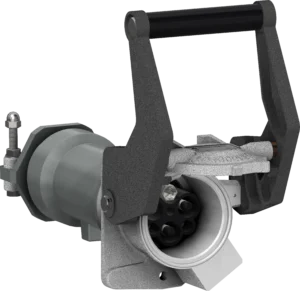

PROLONGATEUR

Triphasé

Tétraphasé

Embase mobile à câbler et à brancher sur une fiche servant à réaliser une rallonge.

Vers les options

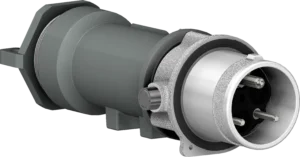

FICHE BOUCHON

Triphasé

Tétraphasé

Fiche spéciale sans phases pour sécuriser une embase sous tension sans brancher une prise dedans.

Vers les options

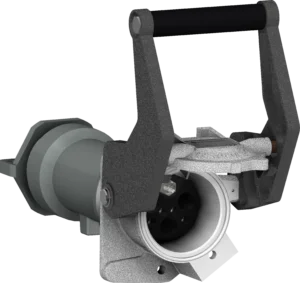

EMBASE BOUCHON

Triphasé

Tétraphasé

Connecteur spécial sans phases pour sécuriser une fiche sous tension sans qu'elle soit connectée dans une embase.

Vers les options

SÉLECTIONNER VOTRE CONNECTEUR

Options

SÉLECTIONNER VOTRE OPTION

Solutions TOUT-EN-UN

Optimisez votre infrastructure grâce à des environnements électriques sur mesure, adaptés à vos défis techniques et environnementaux spécifiques. Notre équipe d'ingénieurs garantit une conformité totale et une intégration parfaite grâce à des études de faisabilité menées par des experts et à une validation rigoureuse. Bénéficiez de solutions clés en main hautement performantes, conçues pour offrir une fiabilité opérationnelle maximale.

Connecteurs pré-câblés

Les connecteurs peuvent être fournis pré-câblés, en fonction de la disponibilité des câbles ou selon que ceux-ci sont fournis au préalable.
Par exemple, les connecteurs peuvent être fournis avec un câble d'une certaine longueur ou directement sur un touret, l'une des extrémités étant la fiche et l'autre comportant des cosses de raccordement.

Coffrets électriques

Notre bureau d'études peut réaliser une étude de faisabilité complète pour répondre à votre demande, en garantissant le respect des normes électriques et une intégration parfaite dans votre installation. Grâce à nos capacités de personnalisation totales, nos armoires ou boîtiers muraux s'adaptent à toutes vos spécifications et à vos contraintes environnementales.

3PX4

IEC 60309-1*

IEC 60529

IEC 50102

* (quand applicable)
