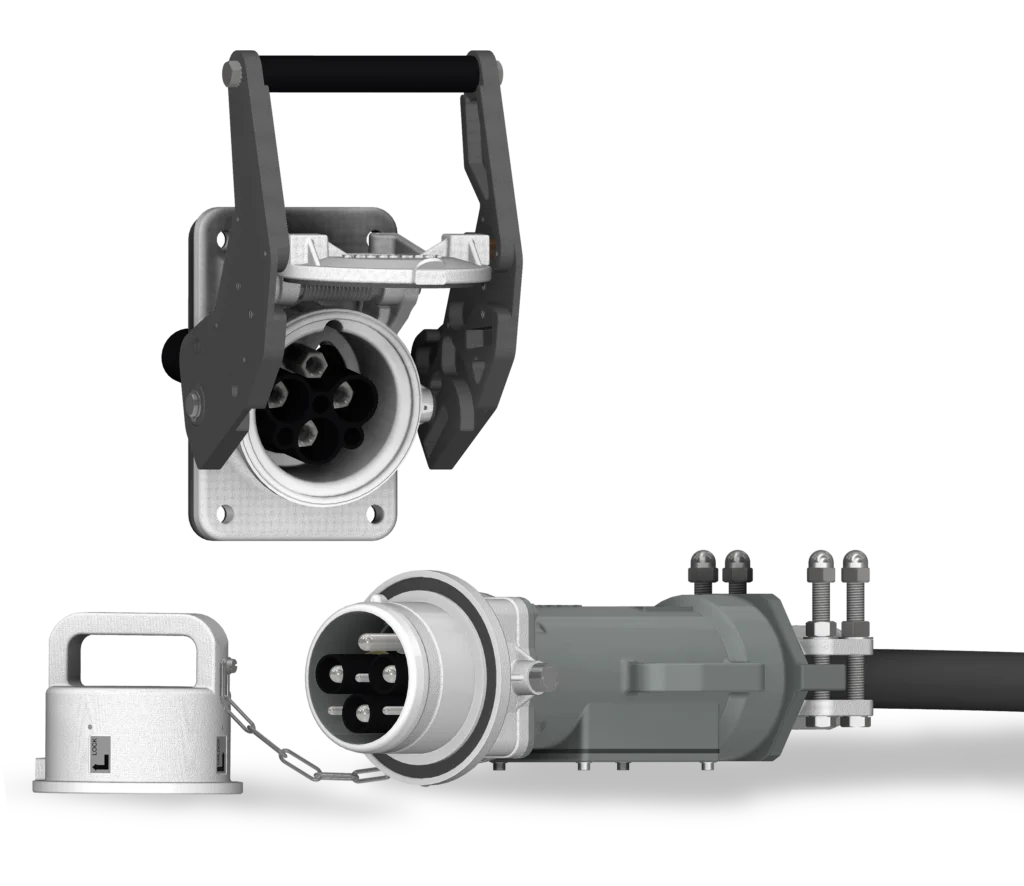

3PX5-MV
IEC 60309-1* IEC 80005-1* IEC 62613-1/2* IEC 60529 IEC 50102 * (quand applicable)
Connecteur métallique à came pour l'Industrie
- Amp. max. : 350A
- Voltage max. : 7,2kV
- Short circuit : 16 kA r.m.s/1s (40 peak)
- Amp. pilots : 25A
- Contacts standard : 3P+E+3p
- Contacts max. : 3P+E+5p
- Cable section max. : 185 mm² (300 MCM)
- Diamètres de câbles : min. 25 mm / max. 80 mm
- Pilot section : 4 mm² (3p) (AWG 12) / 1,5-2,5 mm² (4p) (AWG 16-14) / 10 mm² (GC) (AWG 8)
- Raccordement : à sertir, à souder ou à visser (fûts à visser 16-35mm² ou 50-70mm²)
- Dielectric withstand : 20kV AC 1 min.
- Carcasse : AS7G (Alliage d'aluminium résistant à la corrosion)
- Contacts : Alliage de cuivre argenté
- Insert : Polyamide
- Visserie : Inox
- Température : -30° +60° C
- Ind. protection : IP67 - IK10
3PX5
- Pôles : 3P+E+2p / 3P+E+N+2p
- Pôles : Option 10 pilotes
- Section max. : 240 mm²
- Ind. protection : IP67 - IK10
3PX6-MV
- Poles : 3P+E+7p
- Section max. : 240 mm²
- Ind. protection : IP67 - IK10
3PX5-61p
- Pôles : 58P+E+2p
- Section max. : 6 mm²
- Ind. protection : IP67 - IK10
Connecteurs

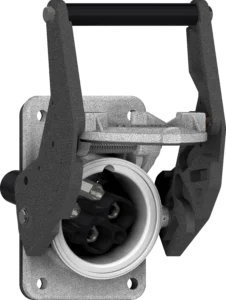

EMBASE
Pièce active destinée à être fixée au mur, sur une armoire électrique ou sur du matériel roulant. Système à came permettant de maintenir l'indice de protection IP67 en position fermée ou de faciliter et de verrouiller la connexion d'une fiche.
-
Version rouge
(détrompage mécanique 6H) -
Version bleue
(détrompage mécanique 12H)

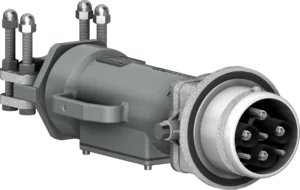

FICHE
Connecteur mobile destiné à être câblé et branché dans une embase ou un raccord de câble. Les bouchons de fiche sont nécessaires pour garantir l'étanchéité IP67 une fois le connecteur débranché.
-
Version rouge
(détrompage mécanique 6H) -
Version bleue
(détrompage mécanique 12H)

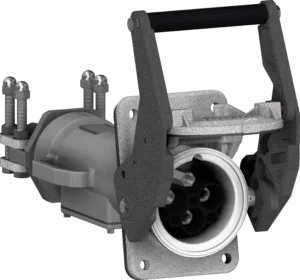

PROLONGATEUR
Embase mobile à câbler et à brancher sur une fiche servant à réaliser une rallonge.
-
Version rouge
(détrompage mécanique 6H) -
Version bleue
(détrompage mécanique 12H)
FICHE BOUCHON
Fiche spéciale sans phases pour sécuriser une embase sous tension sans brancher une prise dedans.
-
Version rouge
(détrompage mécanique 6H) -
Version bleue
(détrompage mécanique 12H)
SÉLECTIONNER VOTRE CONNECTEUR
Options
BOUCHON DE FICHE
Bouchon en aluminium ASG7 relié à l'avant de la fiche par un câble afin de garantir l'indice de protection IP67 de la fiche une fois celle-ci débranchée.
TOGGLE LATCH
BOUCHON DE FICHE
Toggle latches added on the cap to facilitate handling and ensure IP67 rating.
OPTICAL FIBER DERIVATION BOX (LOW)
The optical fiber derivation box is an optional casing added to the plug to derivate the optical fiber of the cable into a F.O. socket placed onto it.
OPTICAL FIBER DERIVATION BOX (HIGH)
The optical fiber derivation box is an optional casing added to the plug to derivate the optical fiber of the cable into a F.O. socket placed onto it.
MICROSWITCH
Sockets can be provided with a Microswitch, activated by opening or closing the socket lid.
CABLE GLAND OR CONDUIT ADAPTOR
M63 adaptor for connecting a standard cable gland or a conduit adaptor (other sizes on request).
SERRURE À CLÉ CAPTIVE
Système de clé captive à la fois sur la fiche et sur l'embase, permettant de valider la mise sous tension du système une fois celui-ci connecté et la clé enclenchée.
SERRURE À PÊNE
Système de verrouillage à pêne situé uniquement sur l'embase, permettant de mettre le système sous tension uniquement une fois la fiche branchée et la clé enclenchée.
RAIN HAT + PROTECTION SLEEVE
Sleeve and cable adaptive (Ø25-80mm) rain hat to give a better protection to disconnected plugs
from the harshest environments.
MEDIUM VOLTAGE KIT
Kit for wiring medium-voltage cables, mandatory for 3PX5-MV connectors.
CABLE COUPLER CRADDLE
Support en berceau permettant de surélever le connecteur par rapport au sol et d'éviter ainsi tout dommage aux câbles et au connecteur.

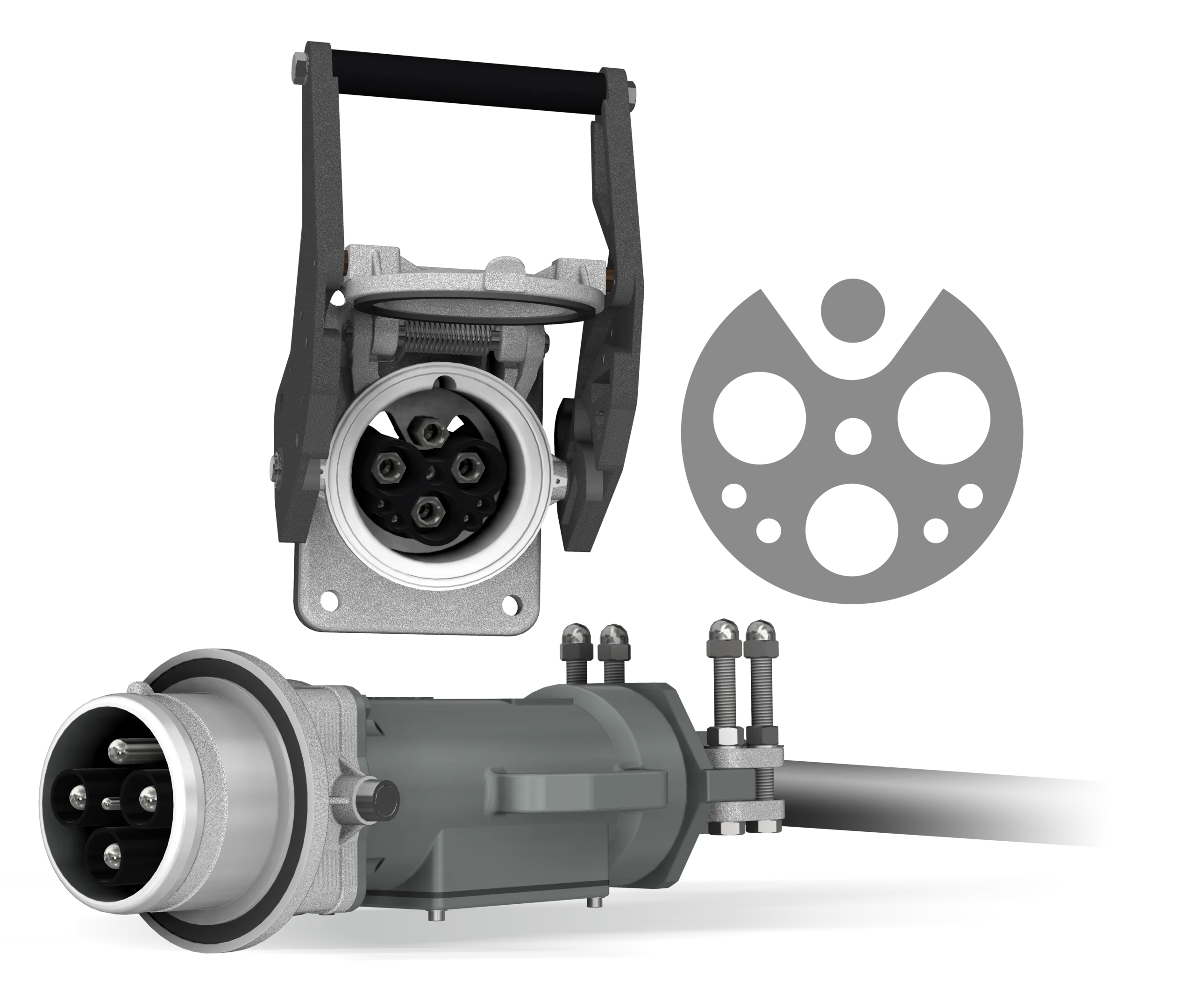

5 PILOTS
OPTION
4 pilots + Ground Check option.
Pilots : 1,5 or 2,5 mm² (AWG 16 or 14)
GC : 10 mm² (AWG 8)
SÉLECTIONNER VOTRE OPTION
Solutions TOUT-EN-UN
Optimisez votre infrastructure grâce à des environnements électriques sur mesure, adaptés à vos défis techniques et environnementaux spécifiques. Notre équipe d'ingénieurs garantit une conformité totale et une intégration parfaite grâce à des études de faisabilité menées par des experts et à une validation rigoureuse. Bénéficiez de solutions clés en main hautement performantes, conçues pour offrir une fiabilité opérationnelle maximale.
Connecteurs pré-câblés
Par exemple, les connecteurs peuvent être fournis avec un câble d'une certaine longueur ou directement sur un touret, l'une des extrémités étant la fiche et l'autre comportant des cosses de raccordement.
