3PX4-LV
CONNECTEUR DE RACCORDEMENT À QUAI BASSE TENSION
IEC 60309-1
PROCONECT vous propose des prises métalliques de puissance avec un bras levier pour les opérations fréquentes. La 3PX4-LV d’une intensité jusqu’à 250 A convient pour le raccordement à quai de bateaux basse tension type bateaux de pêche.
- Courant court circuit : 10 kA r.m.s/1s
- Intensité pilotes : 20 A
- Contacts max : 3P+E+4p
- Section de câble max. : 70 mm²
- Diamètre de câble max : 60 mm
- Section de câble pilotes : 2.5 mm², à sertir
- Raccordement : à sertir, à souder
- Tenue diélectrique : 3 kV AC 1 min.
Intensité max.
250 A
- Carcasse : AS7G
- Contacts : Alliage de cuivre argenté
- Isolant : PPO
- Visserie : Inox
- Verrouillage : Par bras levier
- Température : -30 C° +60°C
- Indice de protection : IP67 - IK10
- Normes : IEC 60309-1
Tension max.
690 V

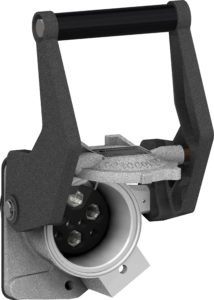

Embase à encastrer
Poids : 2.5 Kg

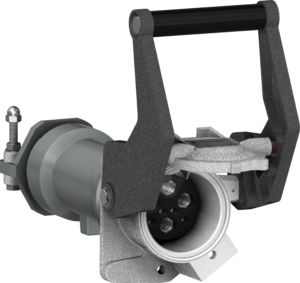

Prolongateur
Poids : 3.5 Kg

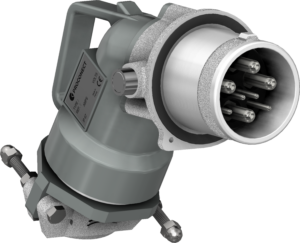

Fiche coudée
Poids : 2.1 Kg

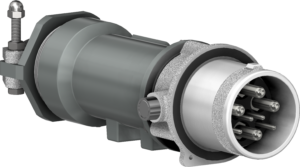

Fiche droite
Poids : 2.1 Kg
Les prises de courant 3PX4-LV peuvent aussi être montées sur des coffrets ou socles muraux.
Si vous avez un projet d'armoires électriques, de coffrets portuaires ou autre, contactez-nous et notre bureau d'études analysera
votre demande.
Si vous avez un projet d'armoires électriques, de coffrets portuaires ou autre, contactez-nous et notre bureau d'études analysera
votre demande.
BOUCHON DE FICHE
Bouchon de fiche en aluminium AS7G permettant d'assurer l'IP67
de la fiche une fois cette dernière déconnectée.
Poids : 0.5 kg
de la fiche une fois cette dernière déconnectée.
Poids : 0.5 kg

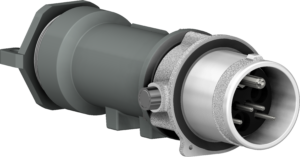

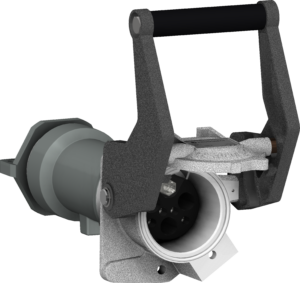

LIVE END CAP
Connecteur sans phases permettant de garder une embase sous tension sans qu'elle soit connectée avec une fiche.
Poids : 2 kg
Poids : 2 kg
MICROSWITCH
Les connecteurs peuvent être équipés d'un microswitch, activé par le couvercle de l'embase ainsi que par l'insertion de la fiche dans
l'embase.
l'embase.
SERRURE À PÊNE
Les embases peuvent être équipés de serrures à pêne permettant d'éviter tout débranchement non autorisé des connecteurs sous tension pour une sécurité optimale.
BOÎTIER DE REPOS
Embase avec isolant vide équipé uniquement des pilotes afin de
ranger la fiche en dehors des raccordements.
Poids : 2.2 kg
ranger la fiche en dehors des raccordements.
Poids : 2.2 kg
OUTIL DE MONTAGE
Outil de montage et de démontage des contacts de phase et de
terre pour faciliter le raccordement des câbles.
terre pour faciliter le raccordement des câbles.
Informations techniques
JOINT PELABLE
Les fiches et prolongateurs 3PX4-LV contiennent un joint d'étoupe pelable afin de s'adapter au diamètre de câble voulu.
MODE D'EMPLOI 3PX
Nous vous mettons à disposition le mode d'emploi pour l'utilisation de la 3PX4-LV.
MODE OPÉRATOIRE SERTISSAGE
Nous vous mettons à disposition le mode opératoire expliquant comment sertir vos câbles dans nos fûts.
Disponible également en vidéo.
Disponible également en vidéo.
