3PXU

CONNECTEUR UNIPOLAIRE

PROCONECT vous propose des prises de courant unipolaires. La 3PXU d’une intensité maximum de 800 A convient pour de nombreux environnements notamment pour les ateliers de maintenance de trains (technicentre), …

Informations Techniques

Contacts max : 1P + 2p
Section de câble max : 300 mm² (flexible)
Section de câble pilotes max : 2.5 mm²
Diamètre de câble min / max : 14 mm / 62 mm
Raccordement : Raccord talon ou sertissage
Carcasse : Aluminium
Contacts : Cuivre argenté
Isolant : Polyamide V0
Visserie : Inox

Phases

800 A / 1.5 kV

Pilotes

16 A / 110 V

Le Petit +

L’embases de la 3PXU dispose de 24 positions d’isolant possibles permettant un détrompage mécanique.

PARTIE FIXE

connecteurs à encastrer sur armoire électrique

Embase à talon émettrice mâle

Poids : 2.30 Kg

Embase à talon réceptrice femelle

Poids : 2.30 Kg

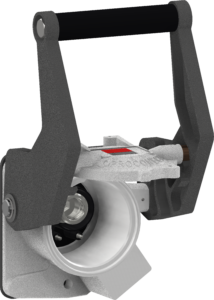

Embase à sertir émettrice mâle

Poids : 2.20 Kg

Embase à sertir réceptrice femelle

Poids : 2.20 Kg

PARTIE MOBILE

FICHES

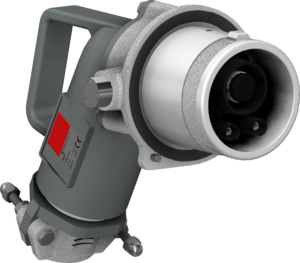

Fiche coudée émettrice
mâle IP2X

Poids : 1.60 Kg

Fiche coudée réceptrice
femelle

Poids : 1.60 Kg

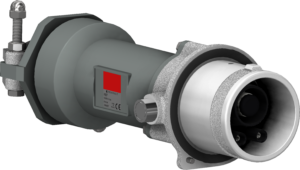

Fiche droite émettrice
mâle IP2X

Poids : 1.90 Kg

Fiche droite réceptrice
femelle

Poids : 1.90 Kg

PROLONGATEURS

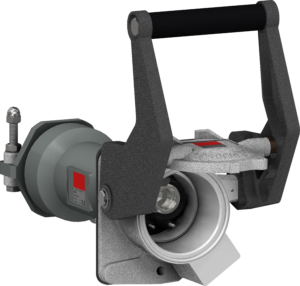

Prolongateur émetteur mâle IP2X

Poids : 3.20 Kg

Prolongateur récepteur femelle

Poids : 3.20 Kg

ACCESSOIRES

Bouchon de fiche

Poids : 0.50 Kg

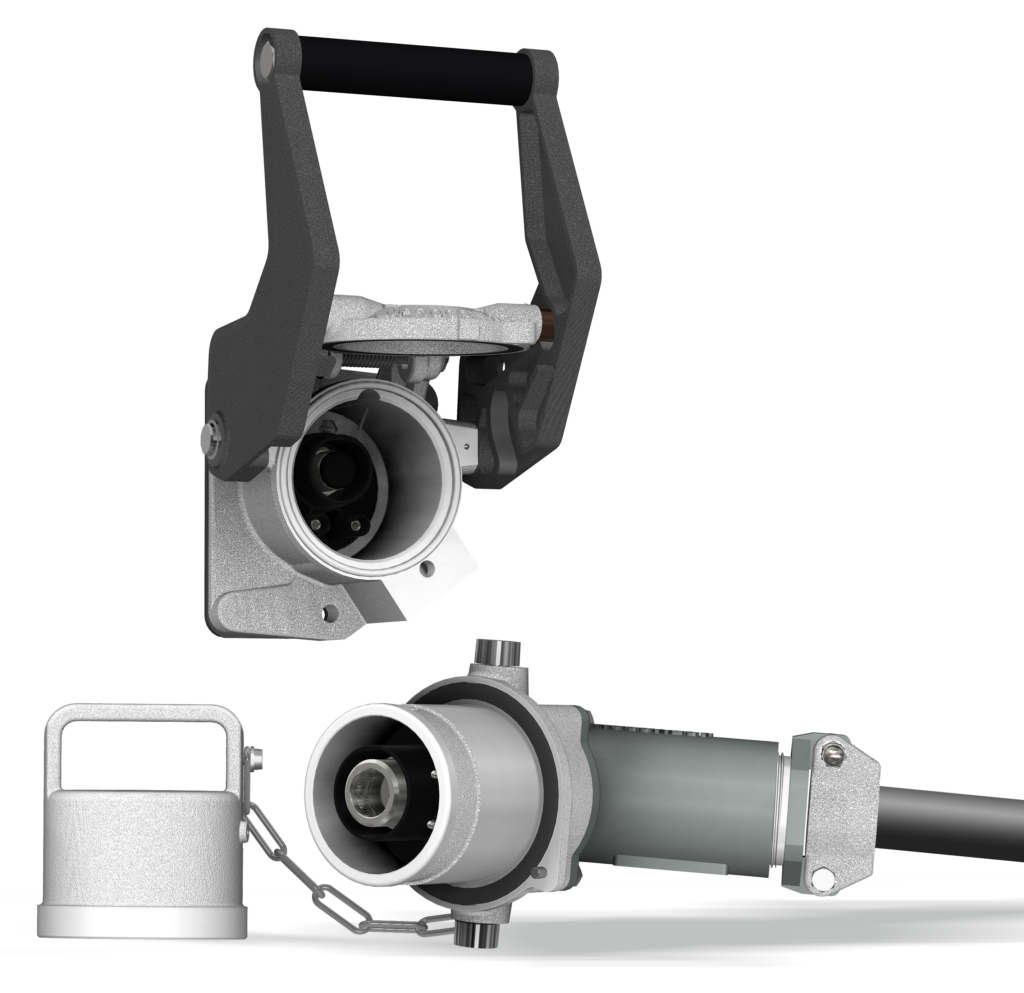

Socle mural

Poids : 6.50 Kg

OUTILS

Outil d'extraction de contacts

OPTIONS

COFFRETS

Contactez-nous pour une étude de votre projet + devis

MICROSWITCH

Les prises de courant 3PXU peuvent être équipées de microswitch.

Celui-ci s’active au choix soit par la connexion/déconnexion de la fiche soit par l’ouverture/fermeture du couvercle.

Obtenir un devis pour une 3PXU avec option microswitch

Autres caractéristiques Techniques

CONTACTS

Contact mâle IP2X

Contact Femelle

Équipé d’une grille de contact CuBe2 auto nettoyante

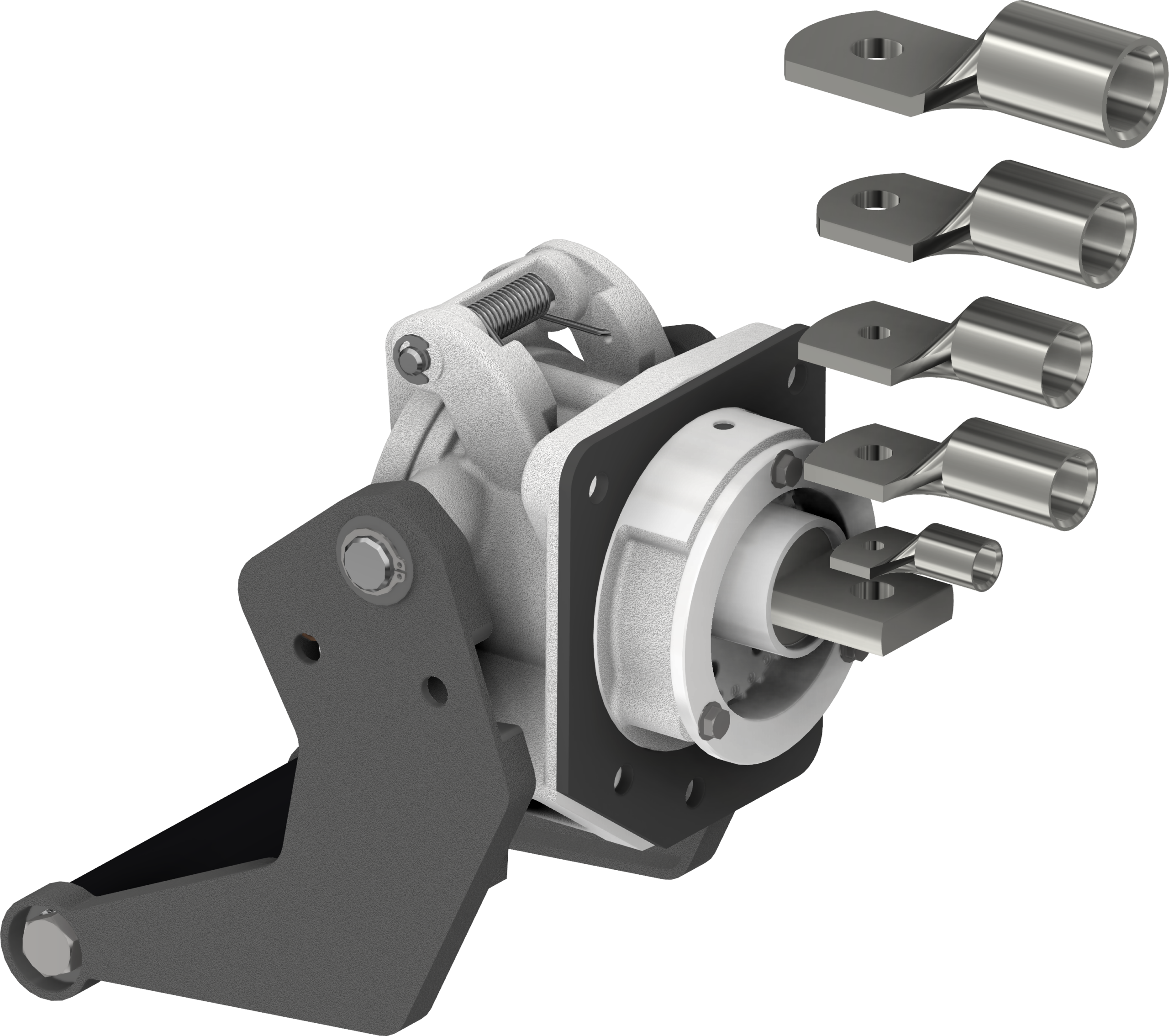

Contacts embase - Raccordement du câble

Contacts avec raccord talon pour cosse

Disponibles uniquement pour les embases encastrées
Section câble : jusqu’à 300 mm²

Contacts et fûts à sertir séparés

Section câble : jusqu’à 240 mm²

Contacts et fûts à sertir monobloc

Section câble : 300 mm²

Diamètre intérieur des fûts à Sertir (Ø) & longueur de dénudage (X)

Normes IEC 61238-1

Section 16 mm² | Ø 6.3 mm | X = 13 mm
Section 25 mm² | Ø 8.2 mm | X = 15 mm
Section 35 mm² | Ø 9.5 mm | X = 24 mm
Section 50 mm² | Ø 10.8 mm | X = 24 mm
Section 70 mm² | Ø 13 mm | X = 29 mm
Section 95 mm² | Ø 15 mm | X = 32 mm
Section 120 mm² | Ø 16.5 mm | X = 35 mm
Section 150 mm² | Ø 18.5 mm | X = 35 mm
Section 185 mm² | Ø 21 mm | X = 32 mm
Section 240 mm² | Ø 23 mm | X = 43 mm
Section 300 mm² | Ø 26 mm | X = 36 mm

Modèles de pince à sertir conseillés :

– Mecatraction HC120

– Klauke HK120U

Contacts Pilotes

La gamme 3PXU est équipée de 2 contacts pilotes

DIAMÈTRE DES CÂBLES ADMISSIBLES

Taille des câbles

Joint de fiche pelable

Garantis une étanchéité IP67
