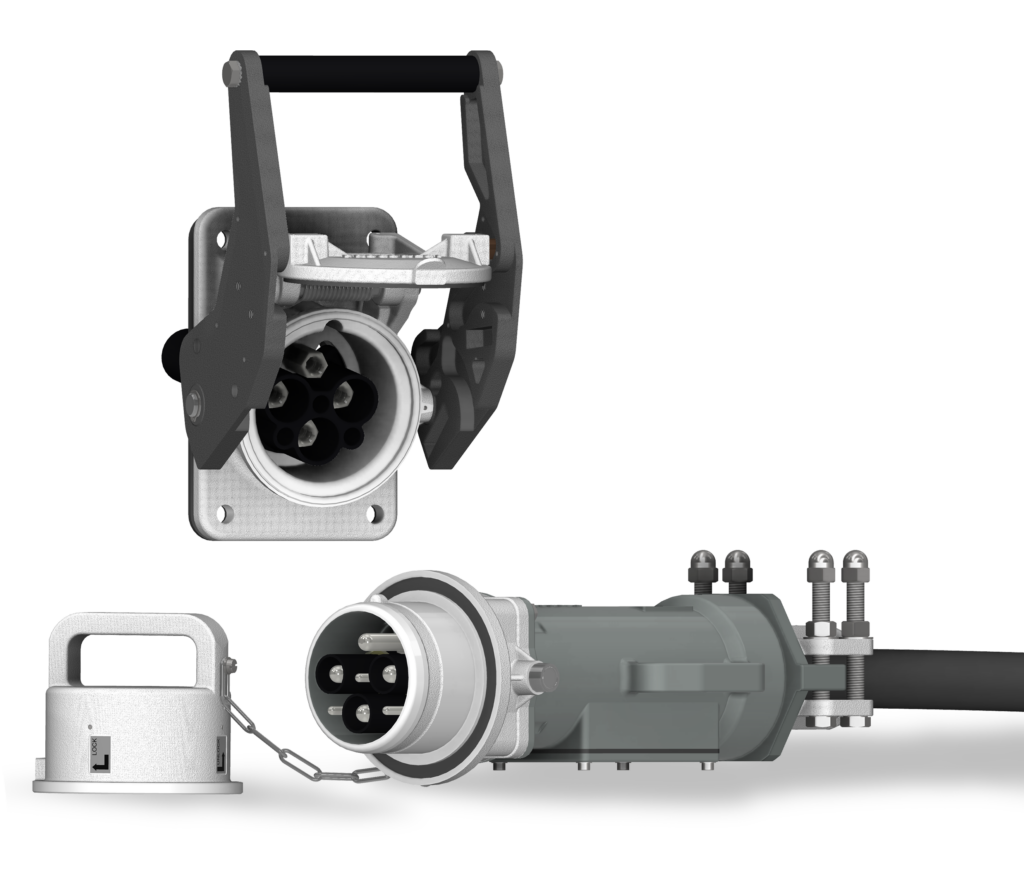

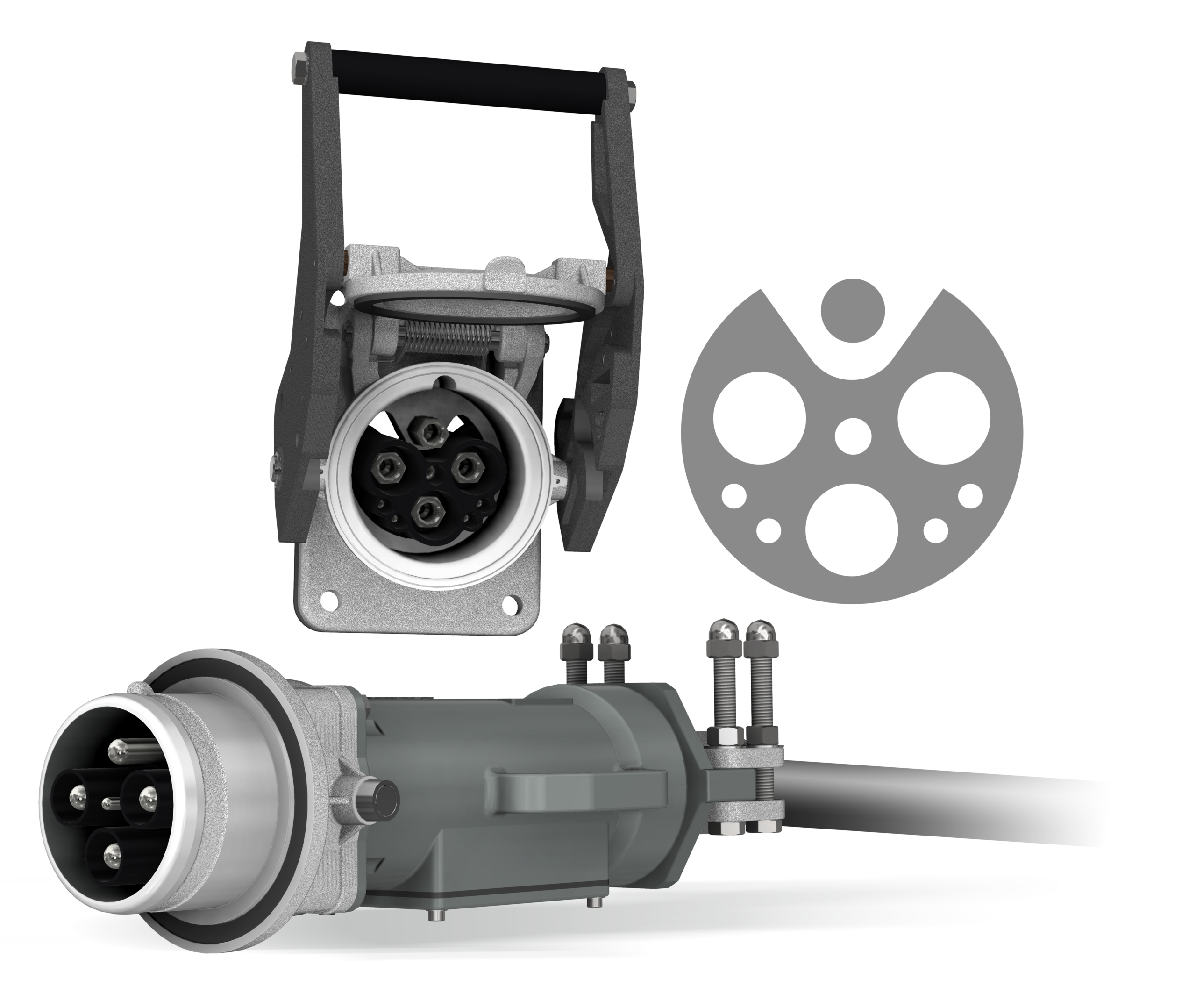

3PX5-MV

CONNECTEUR DE RACCORDEMENT À QUAI
PORTES-CONTENEURS

IEC 80005-1 (Annexe D) / IEC 62613-1/2 (Annexe I)

PROCONECT vous propose des prises métalliques de puissance avec un bras levier pour les opérations fréquentes. La 3PX5-MV d’une intensité jusqu’à 350 A convient pour le raccordement à quai de bateaux type porte-conteneur.

Caractéristiques

Intensité max.
350 A
Tension max.
7.2 kV

Solutions

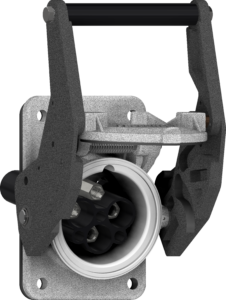

Embase à encastrer
Poids : 5.5 Kg
Prolongateur
Poids : 8.9 Kg

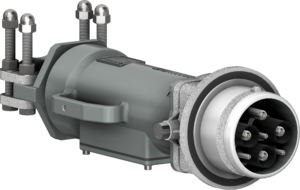

Fiche droite
Poids : 5.8 Kg

Coffrets et Socles muraux

Les prises de courant 3PX5-MV peuvent aussi être montées sur des coffrets ou socles muraux.
Si vous avez un projet d'armoires électriques, de coffrets portuaires ou autre, contactez-nous et notre bureau d'études analysera
votre demande.

Options

BOUCHON DE FICHE
Bouchon de fiche en aluminium AS7G permettant d'assurer l'IP67
de la fiche une fois cette dernière déconnectée.

Poids : 1.1 kg
BOUCHON DE FICHE OPTION GRENOUILLÈRES
Grenouillères ajoutées au bouchon de fiche afin de faciliter les manipulations.

Poids : 1.2 kg
LIVE END CAP
Connecteur sans phases permettant de garder une embase sous tension sans qu'elle soit connectée avec une fiche.

Poids : 1.8 kg
BOÎTIER DE REPOS
Embase avec isolant vide équipé uniquement des pilotes afin de
ranger la fiche en dehors des raccordements.

Poids : 4.6 kg
MICROSWITCH
Les connecteurs peuvent être équipés d'un microswitch, activé uniquement par le couvercle de l'embase pour la gamme 3PX5.
BOÎTIER DE DÉRIVATION DE FIBRE OPTIQUE
Les fiches droites peuvent être équipées d'un boîtier afin de dériver un connecteur de fibre optique.

Poids : 6.2 kg
SERRURE À CLÉ CAPTIVE
Les connecteurs peuvent être équipés de serrures à clé captive permettant d'éviter tout débranchement non autorisé des
connecteurs sous tension pour une sécurité optimale.
SERRURE À PÊNE
Les embases peuvent être équipés de serrures à pêne permettant d'éviter tout débranchement non autorisé des connecteurs sous tension pour une sécurité optimale.
ADAPTATEUR M63
Adaptateur remplaçant le serre-câble intégré à la fiche ou au prolongateur permettant de raccorder un presse-étoupe ou un
raccord de gaine (autre tailles sur demande).

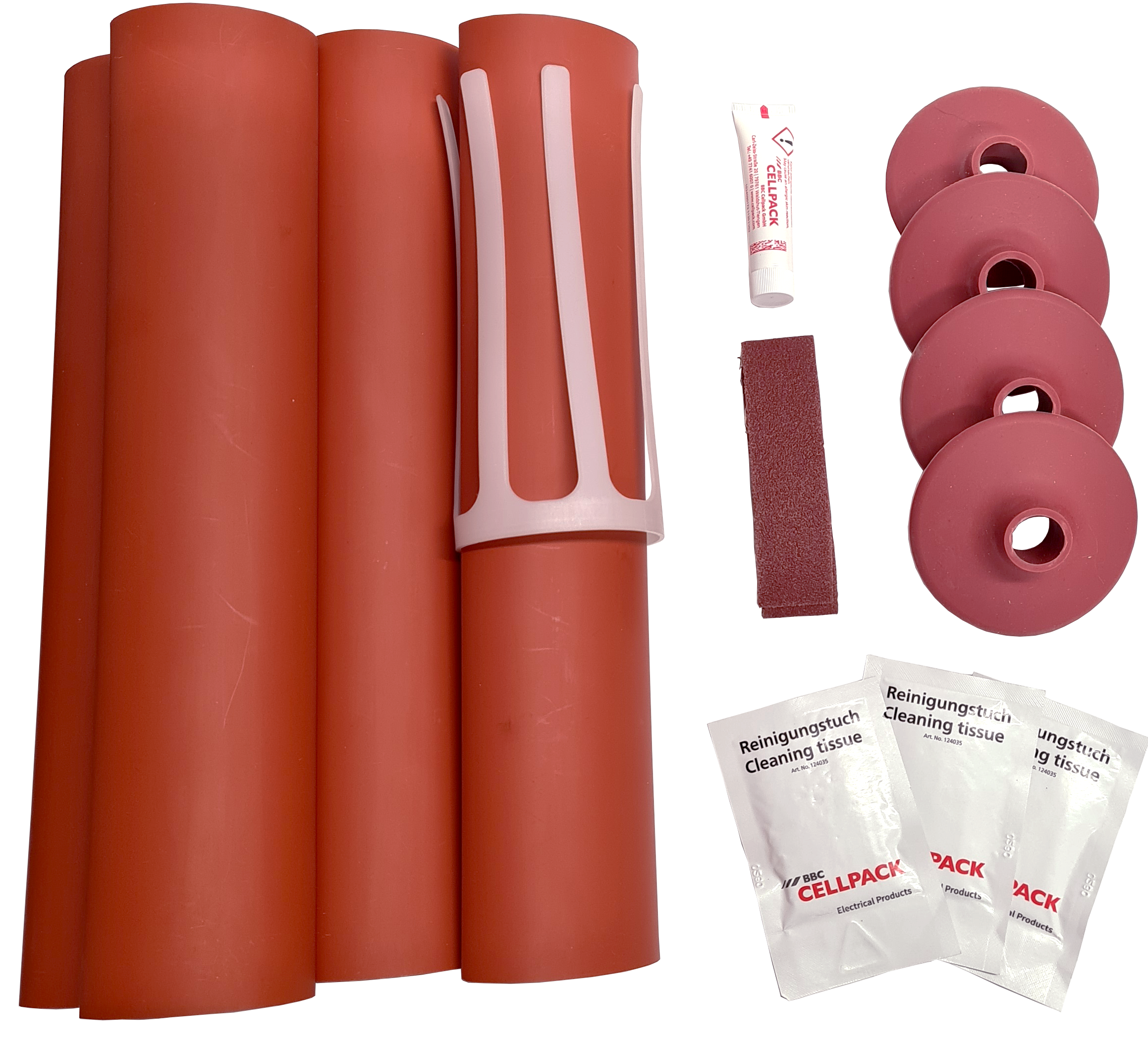

KIT DE RACCORDEMENT MOYENNE TENSION
Kit comprenant tout le nécessaire afin de raccorder les câbles moyenne tension (disponible pour différentes sections de câble).

Informations techniques

JOINT PELABLE
Les fiches et prolongateurs 3PX5-MV contiennent un joint d'étoupe pelable afin de s'adapter au diamètre de câble voulu.
MAINTIEN DU SERRE-CÂBLE
Vis située sur le côté de la cloche de la fiche permettant de bloquer
le serre-câble et éviter que ce dernier ne se desserre lors des manipulations fréquentes ou simplement dû aux contraintes portuaires.
MODE D'EMPLOI 3PX
Nous vous mettons à disposition le mode d'emploi pour l'utilisation de la 3PX5-MV.
MODE OPÉRATOIRE SERTISSAGE
Nous vous mettons à disposition le mode opératoire expliquant comment sertir vos câbles dans nos fûts.
Disponible également en vidéo.
