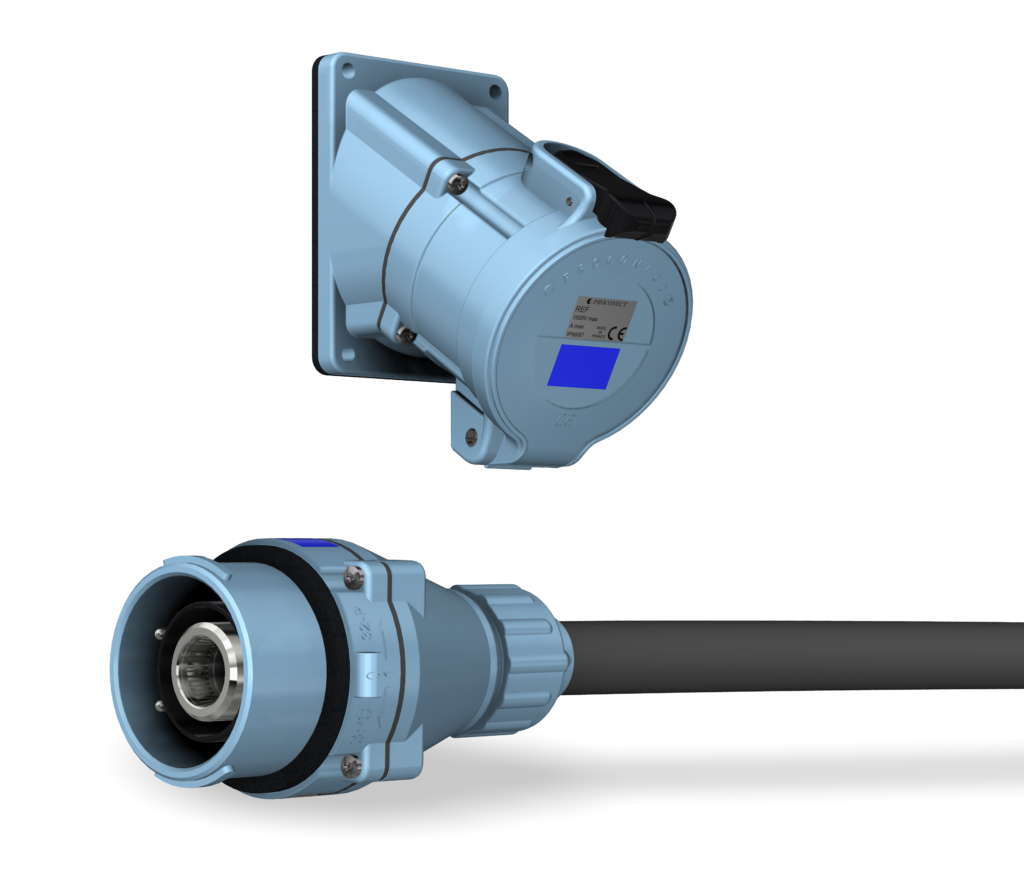

3PU

CONNECTEUR UNIPOLAIRE

IEC 60309-1

PROCONECT vous propose des prises de courant unipolaires. La 3PU d’une intensité maximum de 800 A convient pour de nombreux environnements notamment pour les ateliers de maintenance de trains (technicentre), …

Informations Techniques

Phases
800 A / 1.5 kV
Pilotes
16 A / 110 V

Les embases de la 3PU disposent de 24 positions d'isolant possibles permettant un détrompage mécanique.

Solutions

PARTIE FIXE

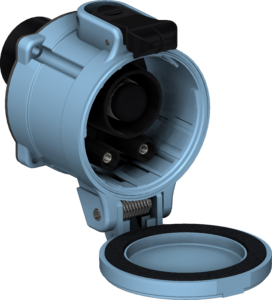

Embase à encastrer
(contacts à talon)
Poids : 0.64 Kg
Embase à encastrer
(contacts en 2 parties)
Poids : 0.45 Kg
Embase à encastrer
(contacts monoblocs)
Poids : 0.45 Kg
Embase inclinée pour armoire
Poids : 0.51 Kg
Embase inclinée murale
Poids : 0.51 Kg

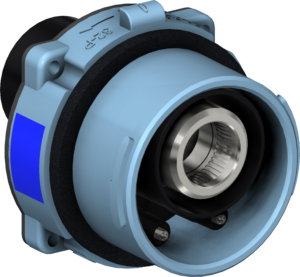

Connecteur à encastrer
(contacts à talon)
Poids : 0.57 Kg
Connecteur à encastrer
(contacts en 2 parties)
Poids : 0.39 Kg
Connecteur à encastrer
(contacts monoblocs)
Poids : 0.39 Kg
Connecteur incliné pour armoire
Poids : 0.45 Kg
Connecteur incliné mural
Poids : 0.45 Kg

PARTIE MOBILE

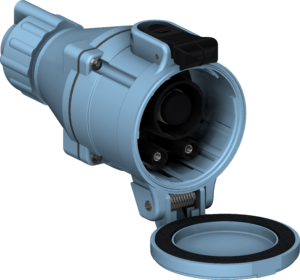

Prolongateur avec presse étoupe
(contacts en 2 parties ou monoblocs)
Poids : 0.53 Kg
Prolongateur avec presse étoupe
ISO M40
(contacts en 2 parties ou monoblocs)
Poids : 0.56 Kg
Prolongateur avec poignée en métal
(contacts en 2 parties ou monoblocs)
Poids : 0.95 Kg

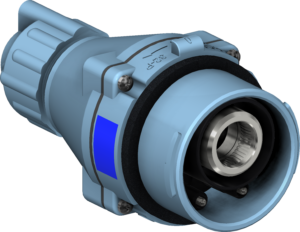

Fiche avec presse étoupe
(contacts en 2 parties ou monoblocs)
Poids : 0.47 Kg
Fiche avec presse étoupe ISO M40 (contacts en 2 parties ou monoblocs)
Poids : 0.5 Kg

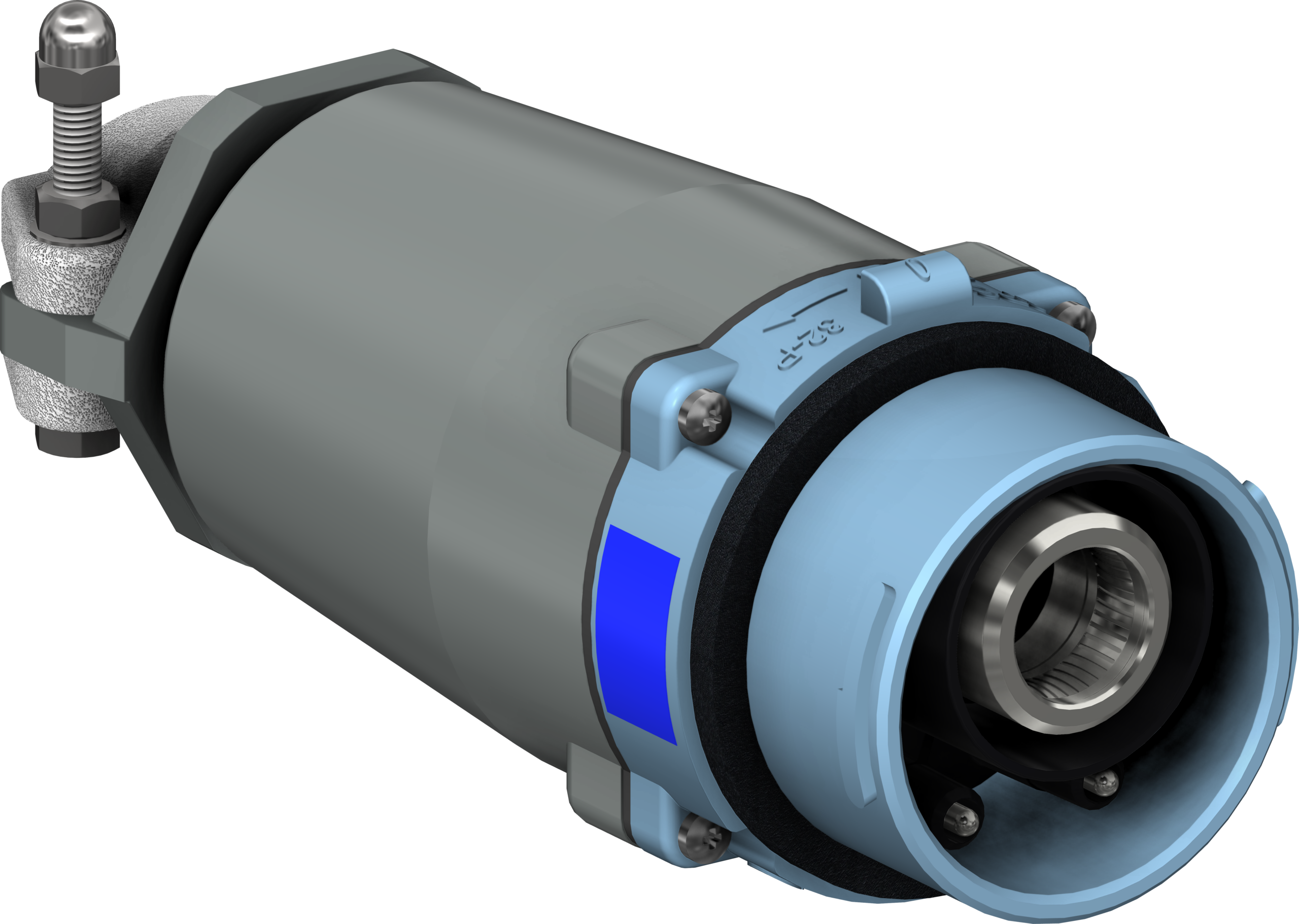

Fiche avec poignée en métal
(contacts en 2 parties ou monoblocs)
Poids : 0.89 Kg

Coffrets et Socles muraux

Les prises de courant 3PU peuvent aussi être montées sur des coffrets ou socles muraux.
Si vous avez un projet d'armoires électriques, de coffrets portuaires ou autre, contactez-nous et notre bureau d'études analysera
votre demande.

Options

MANCHON INCLINÉ POUR ARMOIRE
Structure en polyamide permettant de placer idéalement une
embase ou un connecteur sur une armoire électrique et faire passer
les raccordements au travers.

Poids : 0.06 kg
SOCLE MURAL
Structure en polyamide permettant de placer idéalement une
embase ou un connecteur sur un mur et faire passer les
raccordements par le haut ou le bas au choix.

Poids : 0.07 kg
POIGNÉE AVEC PRESSE ÉTOUPE
Poignée en polyamide avec presse étoupe intégré pour les câbles de Ø8 à Ø22.

Poids : 0.08 Kg
POIGNÉE AVEC PRESSE ÉTOUPE
ISO M40
Poignée en polyamide avec presse étoupe métallique ISO M40 pour les câbles de Ø13 à Ø32.

Poids : 0.11 Kg
POIGNÉE EN MÉTAL
Poignée en métal avec serre-câble et joint d'étoupe ajustable au diamètre de câble souhaité de Ø14 à Ø38.

Poids : 0.5 Kg
BOUCHON DE FICHE
Bouchon de fiche en EPDM permettant d'assurer l'IP66
de la fiche une fois cette dernière déconnectée.

Poids : 0.04 Kg

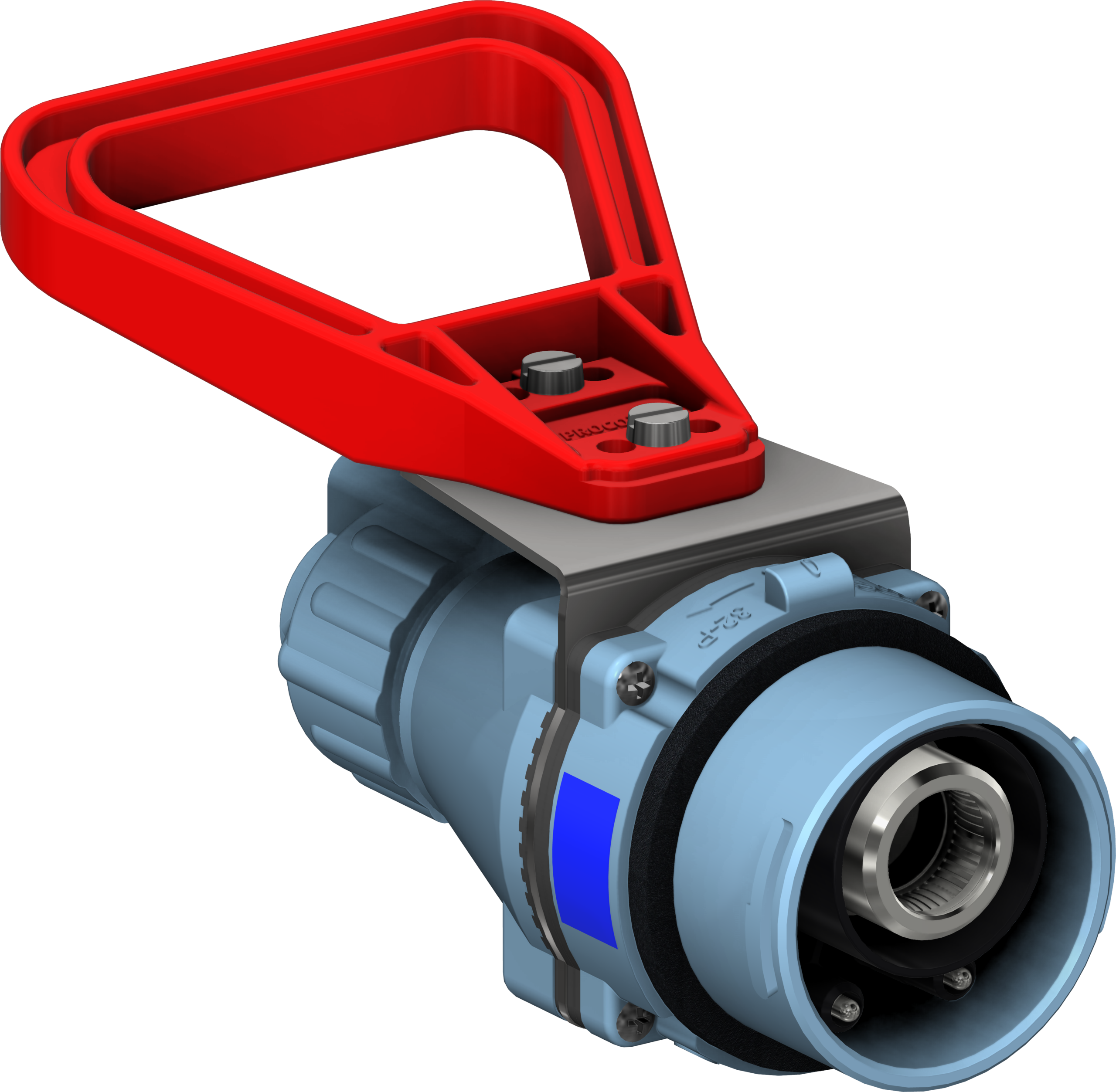

POIGNÉE D'AIDE À LA CONNEXION
Poignée s'intégrant au fiches et prolongateurs permettant de faciliter les manipulations fréquentes de ces-derniers.
CROCHET CADENASSABLE
Crochet installé sur demande permettant de sécuriser les embases avec un cadenas d'une anse d'un diamètre de 6 mm max.

Informations techniques

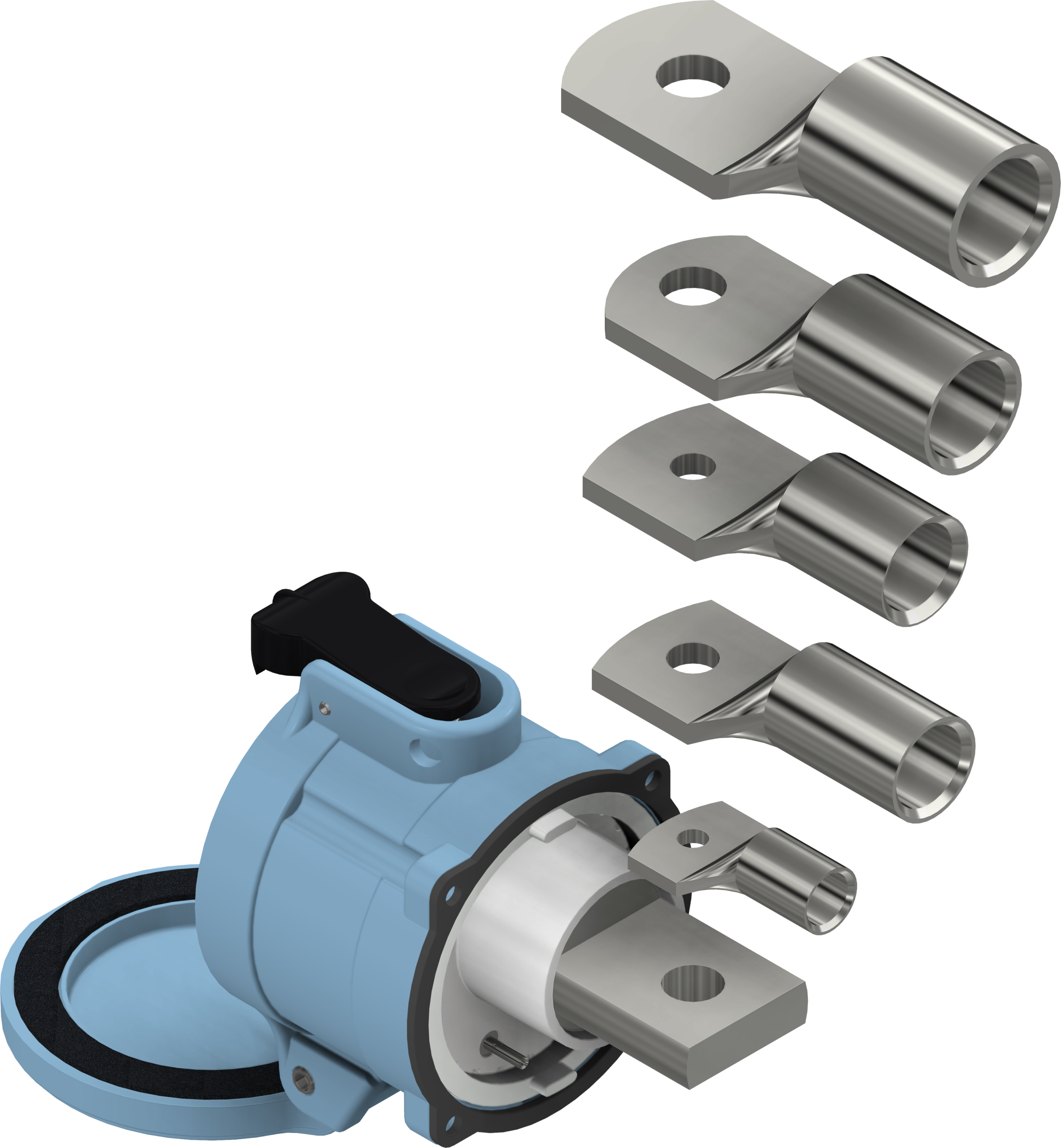

CONTACTS AVEC RACCORD
TALON POUR COSSE
Disponibles uniquement pour les parties fixes des connecteurs 3PU.
Section de câble : jusqu'à 300 mm²
CONTACTS ET FÛTS À SERTIR SÉPARÉS
Disponibles pour tout connecteurs
Section de câble : jusqu'à 240 mm²
CONTACTS MONOBLOCS
(FÛTS À SERTIR INTEGRÉS)
Disponibles pour tout connecteurs
Section de câble : 300 mm²
JOINT PELABLE
Les fiches et prolongateurs 3PU équipés d'une poignée en métal avec serre câble contiennent un joint d'étoupe pelable afin de s'adapter au diamètre de câble voulu.
MODE D'EMPLOI 3PS
Nous vous mettons à disposition le mode d'emploi pour l'utilisation de la 3PU.
MODE OPÉRATOIRE SERTISSAGE
Nous vous mettons à disposition le mode opératoire expliquant comment sertir vos câbles dans nos fûts.
Disponible également en vidéo.

VOUS AVEZ UN PROJET ?

Nous vous invitons à nous contacter. Nous étudierons attentivement votre demande afin de vous proposer des produits adaptés à votre projet.
