3PS200
PRISE INTERRUPTEUR
IEC 60309-1 / IEC 60947-3
PROCONECT vous propose des prises de courant intégrant un interrupteur. La 3PS200 d’une intensité de 200 à 250A convient pour de nombreux environnements comme les gares, les ports, les mines, les aéroports, les usines, les véhicules de sécurité incendie, les tunnels, les parcs d’attraction…
Caractéristiques
- Contacts max. : 3P+N+E (option : 2 contacts pilotes)
- Section de câble max. : 95 mm² (flexible)
- Diamètre de câble min./max. : 26 mm / 50 mm
- Section de câble pilotes max. : 6 mm²
- Raccordement : Vis serre-câble
- Carcasse : Aluminium
- Poignées : TPU ou Aluminium
- Contacts : Cuivre étamé + pastille AgNi
- Isolant : Polyamide V0
- Visserie : Inox
- Verrouillage : Crochet
Intensité max. (phases)
250 A
Intensité max. (pilotes en option)
30 A
Tension max.
1000 V
- Température : -30 C° +60°C
- Pouvoir de coupure : AC23
- Indice de protection : IP66, IK9
- Normes : IEC 60309-1, IEC 60947-3, IEC 60529
Les embases des connecteurs 3PS200 sont équipées automatiquement de 2 bras de fermeture pour faciliter la connexion de la fiche dans l'embase (voir informations techniques).
PARTIE FIXE

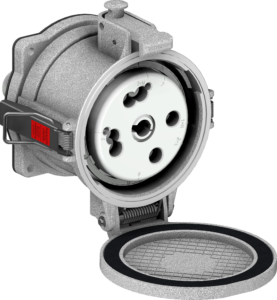

Embase à encastrer
Poids : 2.4 Kg
Embase inclinée pour armoire
Poids : 2.46 Kg

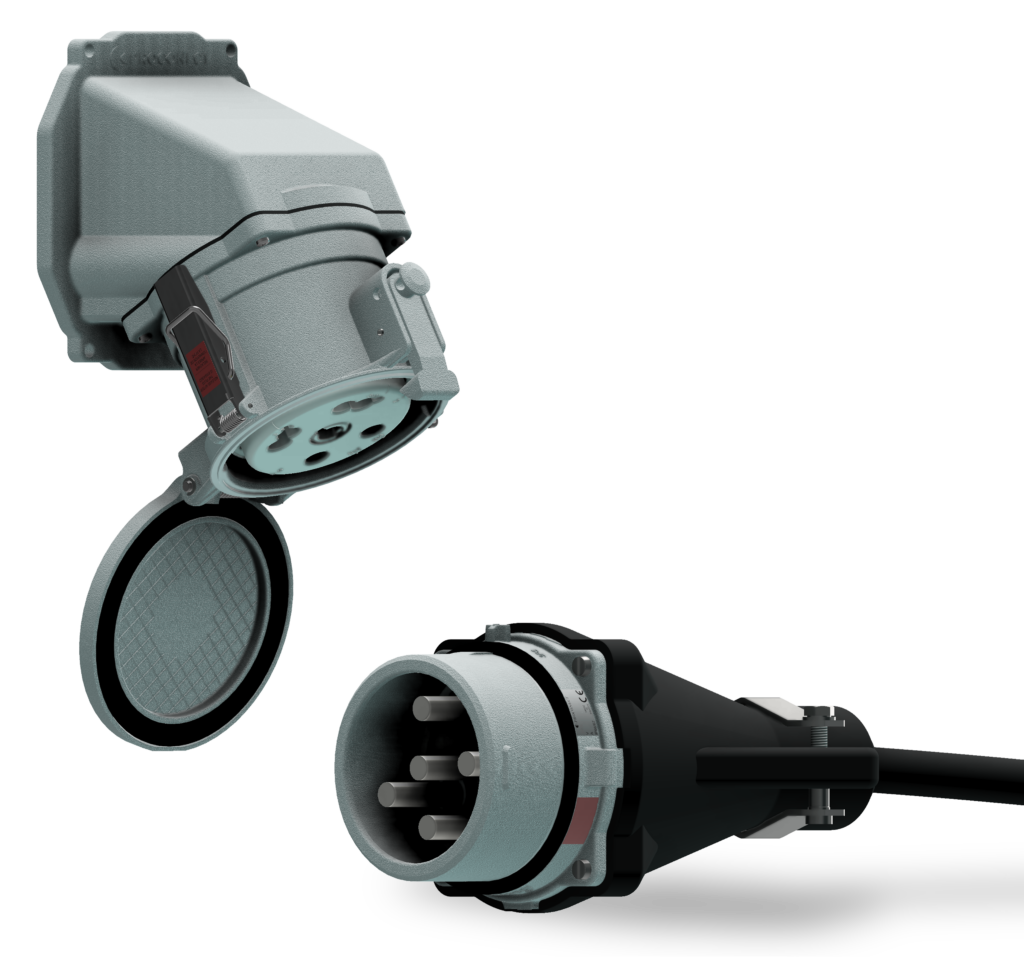

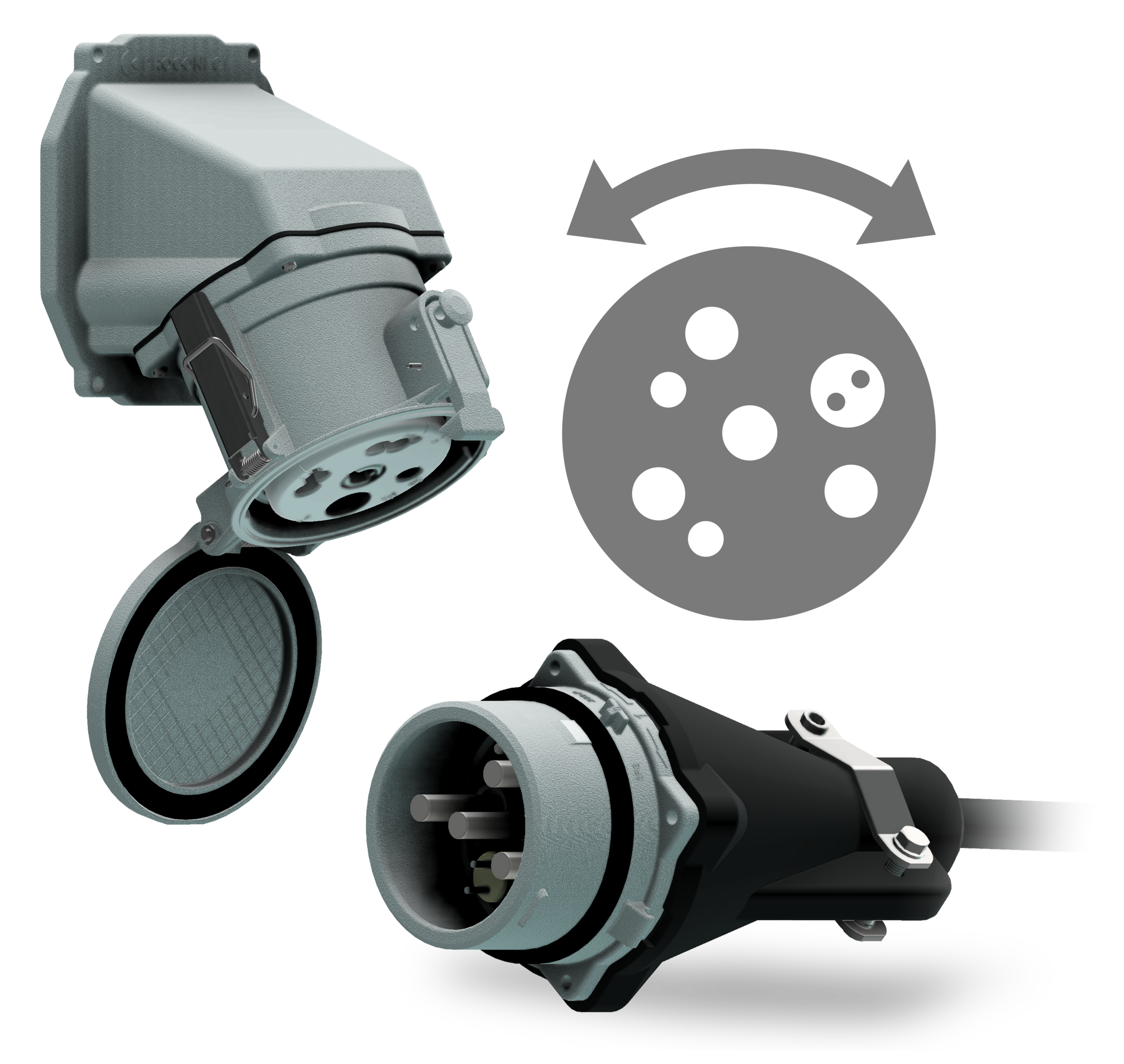

Embase inclinée murale
Poids : 4.6 Kg

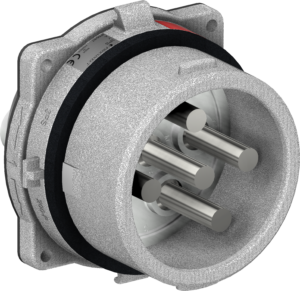

Connecteur
Poids : 1.48 Kg
Connecteur incliné pour armoire
Poids : 2.08 Kg
Connecteur incliné mural
Poids : 3.64 Kg
PARTIE MOBILE

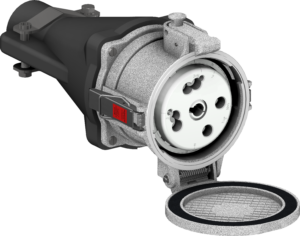

Prolongateur avec poignée coudée
en métal
en métal
Poids : 4.1 Kg
Prolongateur avec poignée droite
en métal
en métal
Poids : 3.9 Kg
Prolongateur avec poignée néoprène
Poids : 3.27 Kg

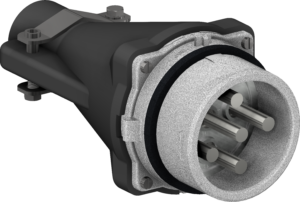

Fiche avec poignée coudée en métal
Poids : 3.18 Kg
Fiche avec poignée droite en métal
Poids : 2.98 Kg
Fiche avec poignée néoprène
Poids : 2.35 Kg

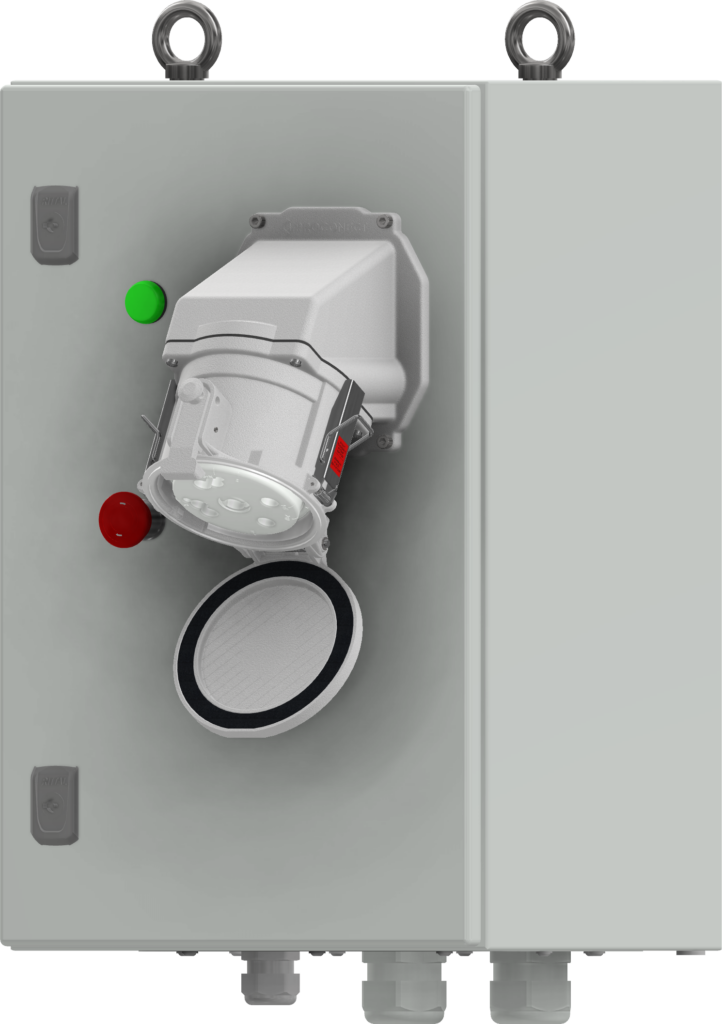

Les prises de courant 3PS200 peuvent aussi être montées sur des coffrets ou socles muraux.
Si vous avez un projet d'armoires électriques, de coffrets, de socles muraux ou autre, contactez-nous et notre bureau d'études analysera
votre demande.
Si vous avez un projet d'armoires électriques, de coffrets, de socles muraux ou autre, contactez-nous et notre bureau d'études analysera
votre demande.
Options

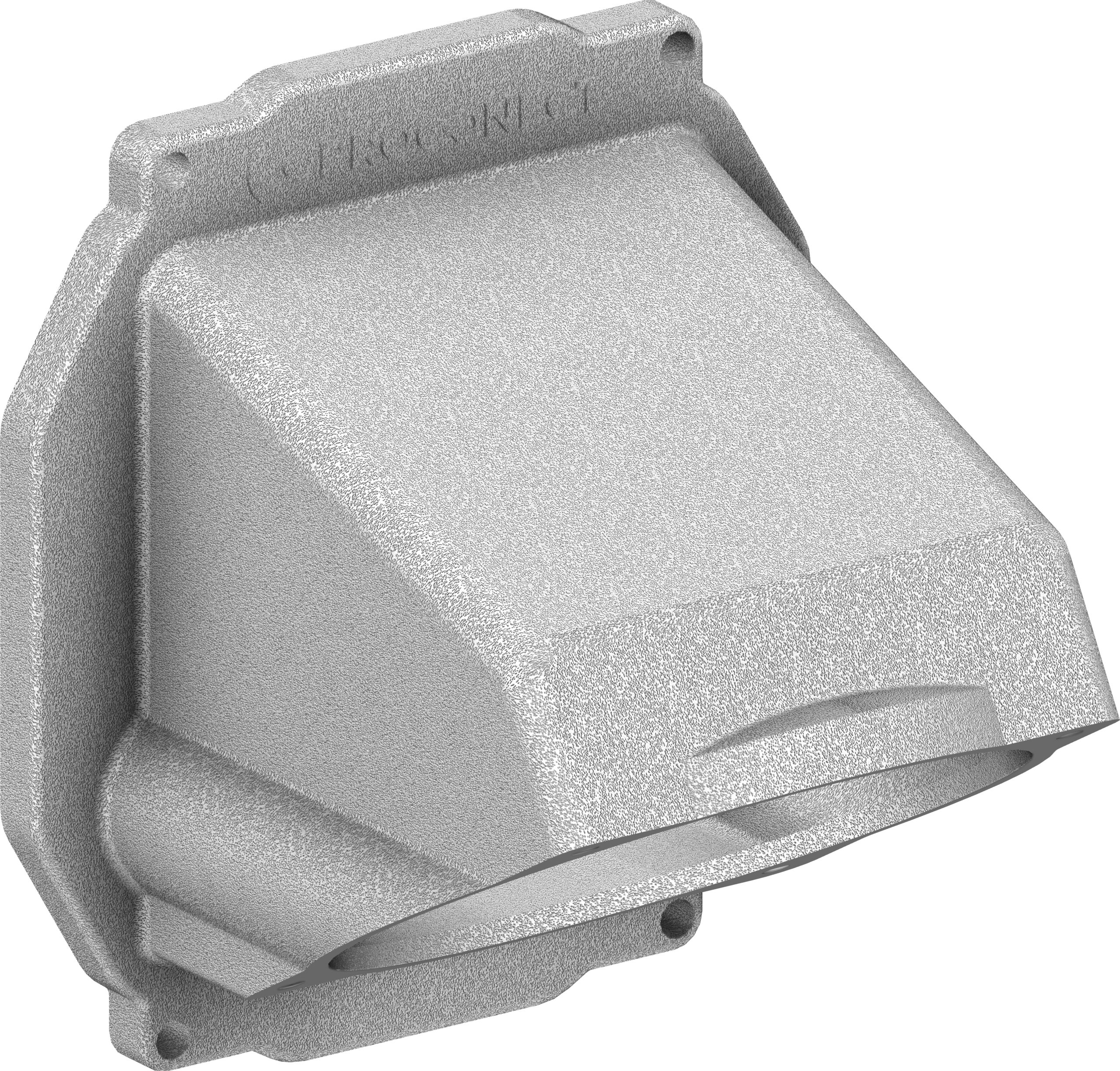

MANCHON INCLINÉ POUR ARMOIRE
Structure en polyamide permettant de placer idéalement une
embase ou un connecteur sur une armoire électrique et faire passer
les raccordements au travers.
Poids : 0.6 kg
embase ou un connecteur sur une armoire électrique et faire passer
les raccordements au travers.
Poids : 0.6 kg

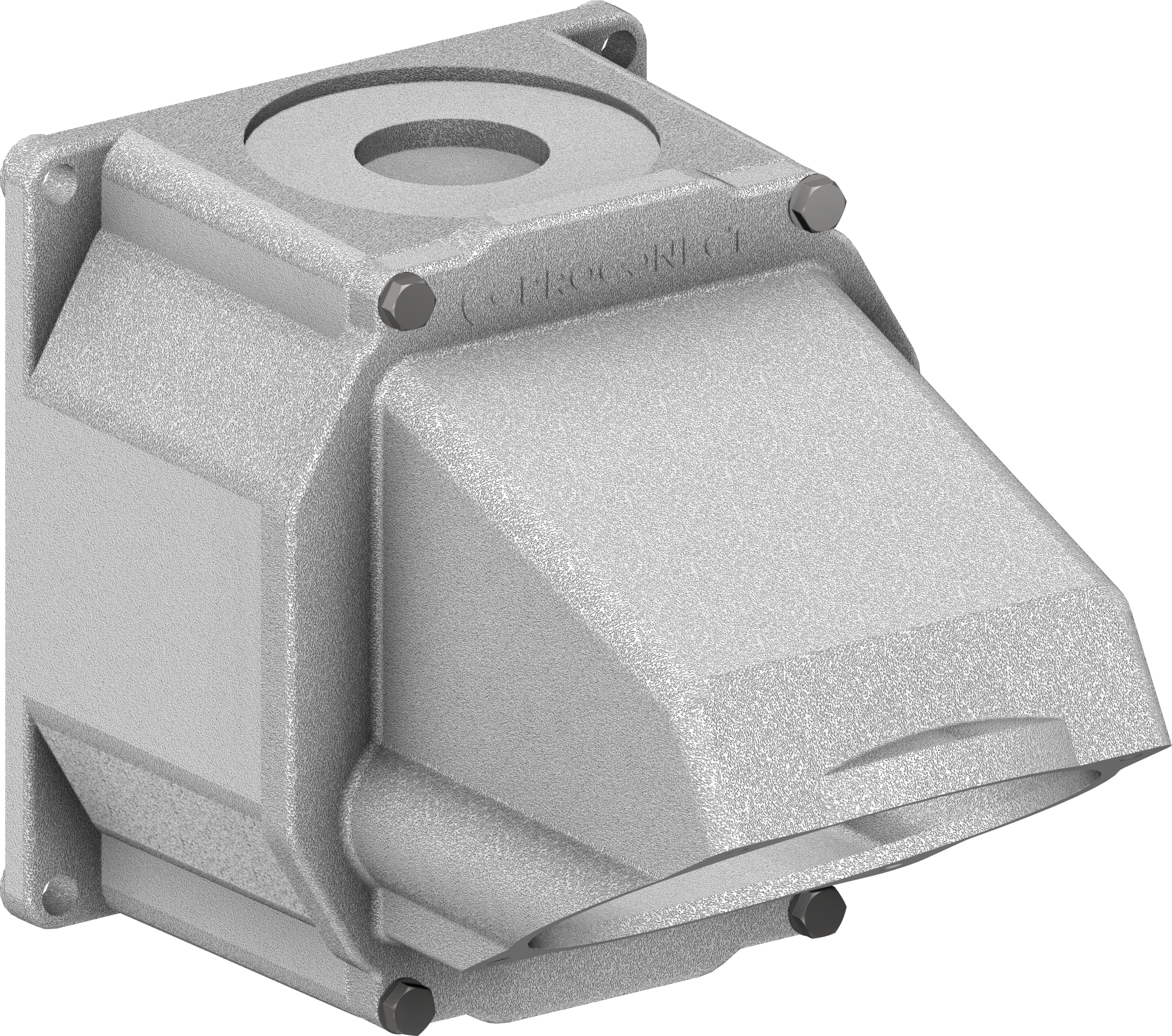

SOCLE MURAL
Structure en polyamide permettant de placer idéalement une
embase ou un connecteur sur un mur et faire passer les
raccordements par le haut ou le bas au choix.
Poids : 2.2 kg
embase ou un connecteur sur un mur et faire passer les
raccordements par le haut ou le bas au choix.
Poids : 2.2 kg

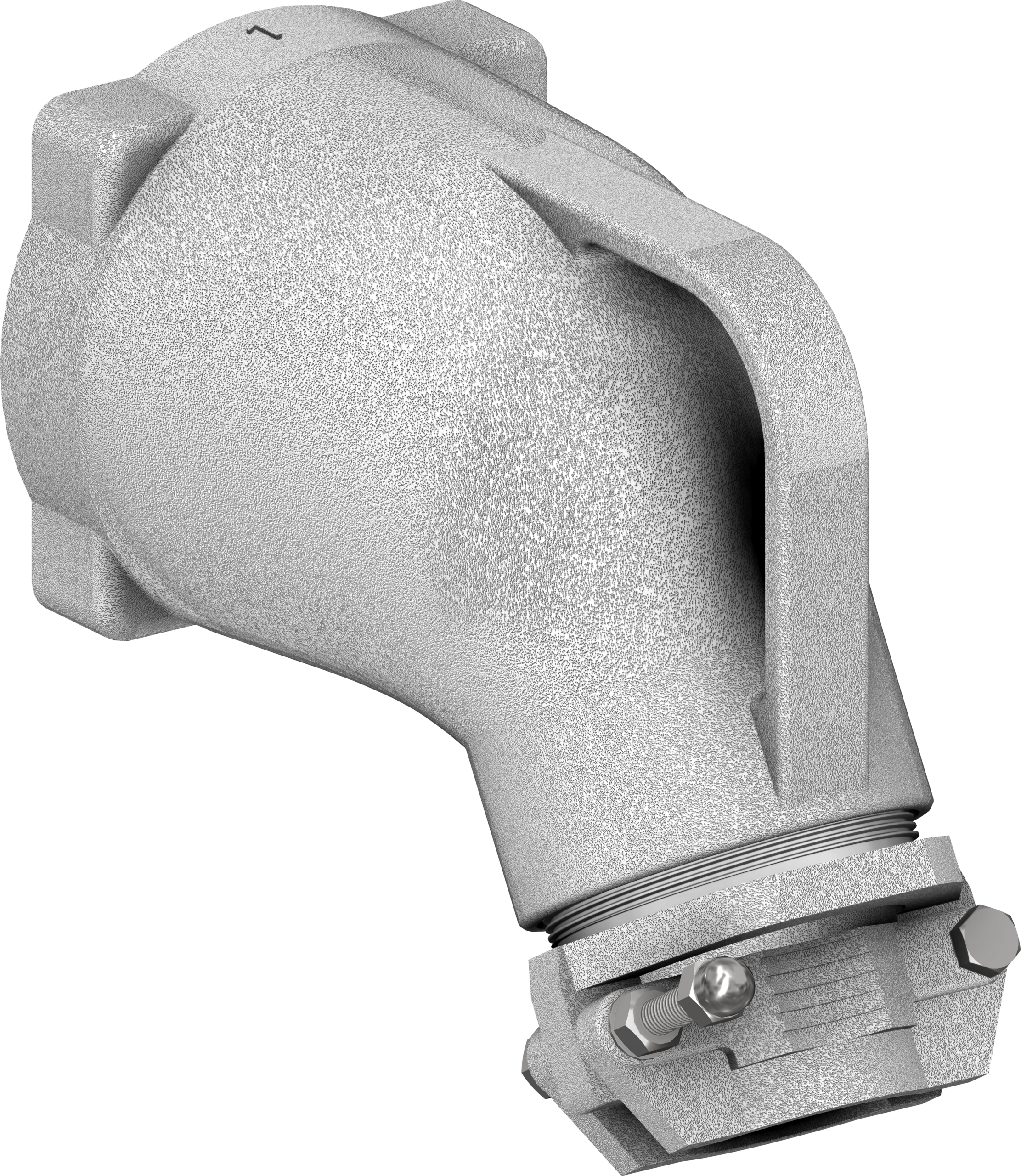

POIGNÉE COUDÉE EN MÉTAL
Poignée en polyamide avec presse étoupe intégré pour les câbles de Ø25 à Ø60.
Poids : 1.7 Kg
Poids : 1.7 Kg

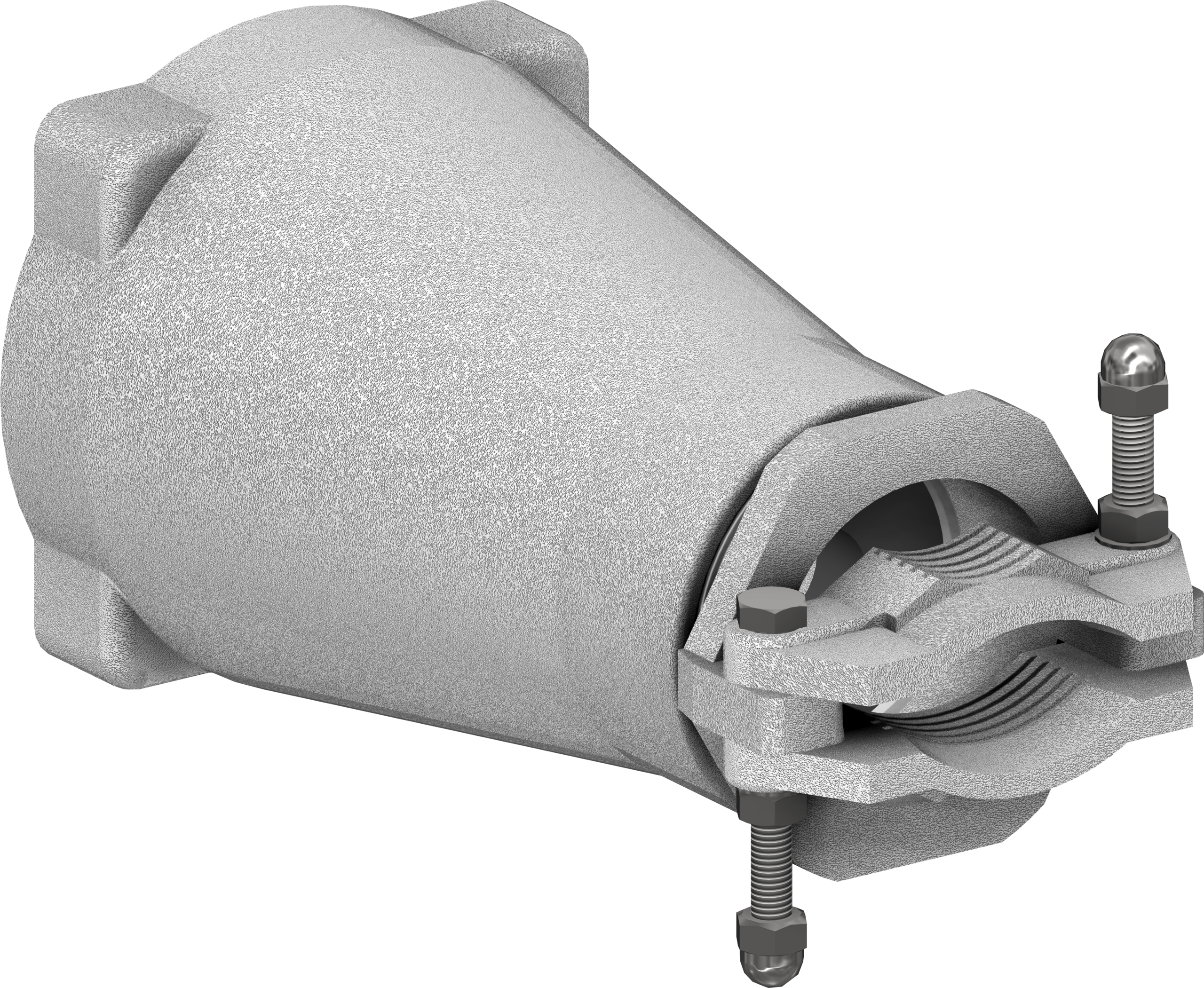

POIGNÉE DROITE EN MÉTAL
Poignée en polyamide avec presse étoupe métallique ISO M50 pour les câbles de Ø25 à Ø60.
Poids : 1.5 Kg
Poids : 1.5 Kg

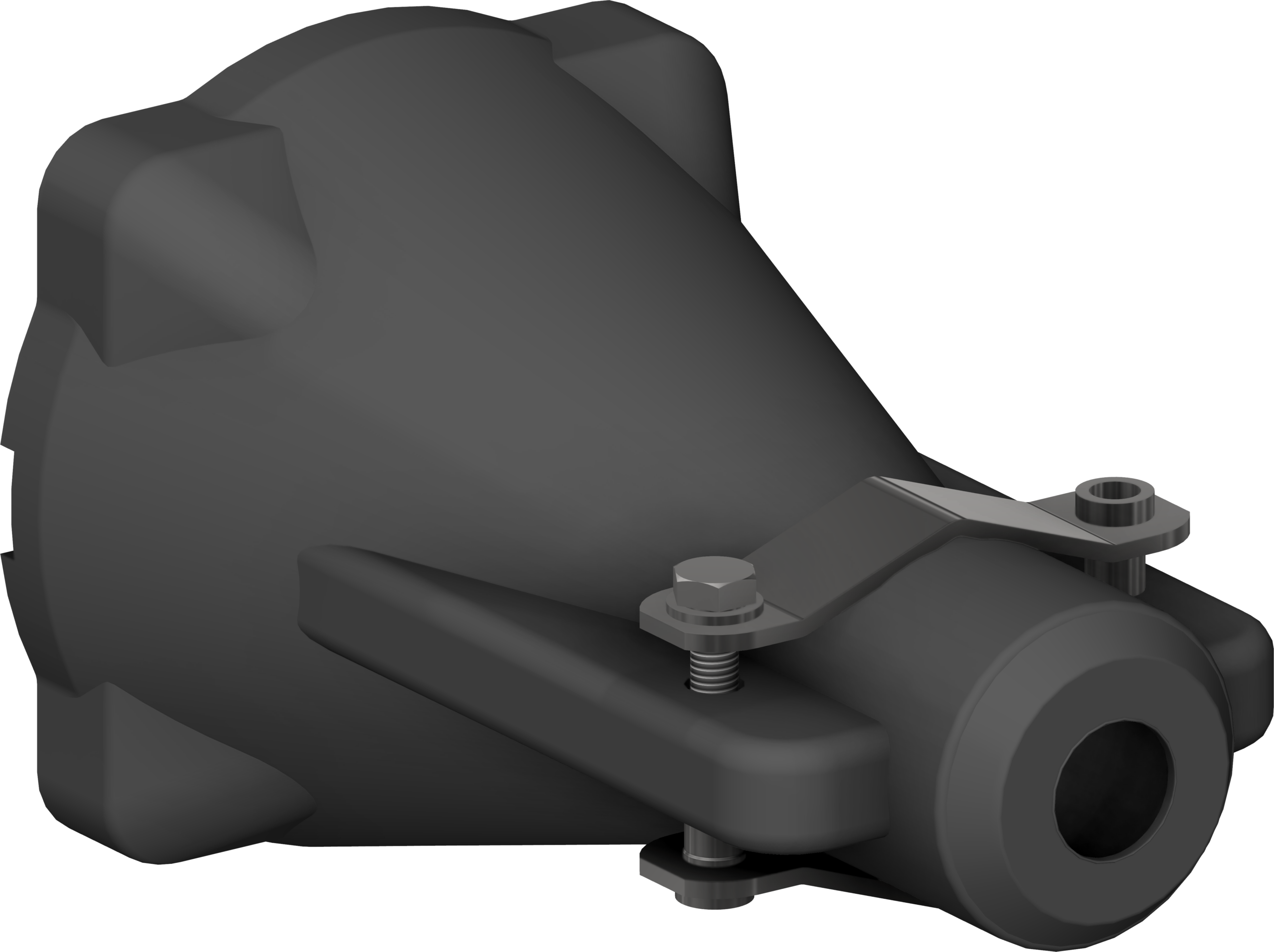

POIGNÉE EN NÉOPRÈNE
Poignée en néoprène avec serre-câble et tétine découpable au diamètre de câble souhaité de Ø26 à Ø50.
Poids : 0.87 Kg
Poids : 0.87 Kg

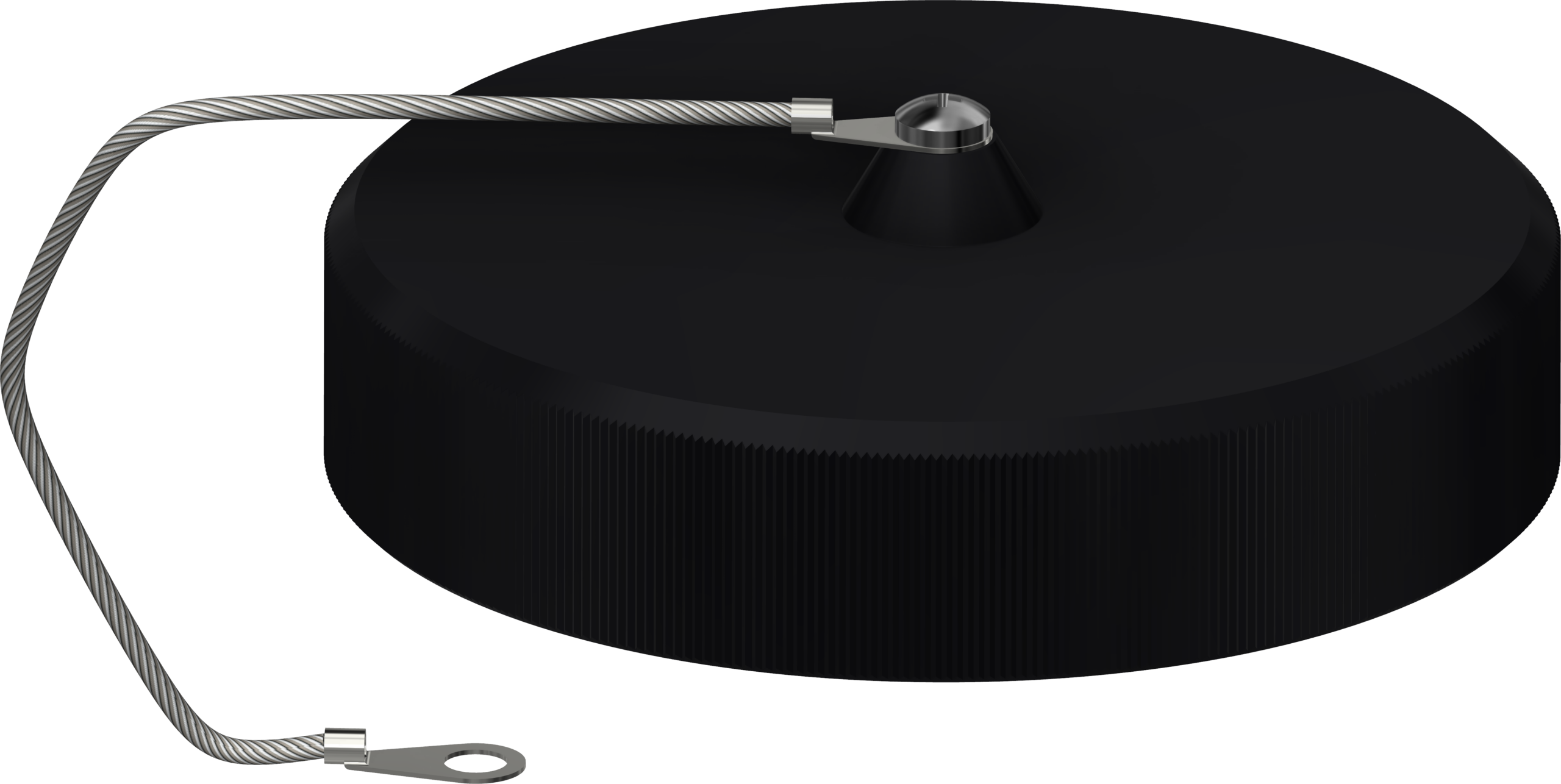

BOUCHON DE FICHE
Bouchon de fiche en polyamide permettant d'assurer l'IP66
de la fiche une fois cette dernière déconnectée.
Poids : 0.13 Kg
de la fiche une fois cette dernière déconnectée.
Poids : 0.13 Kg

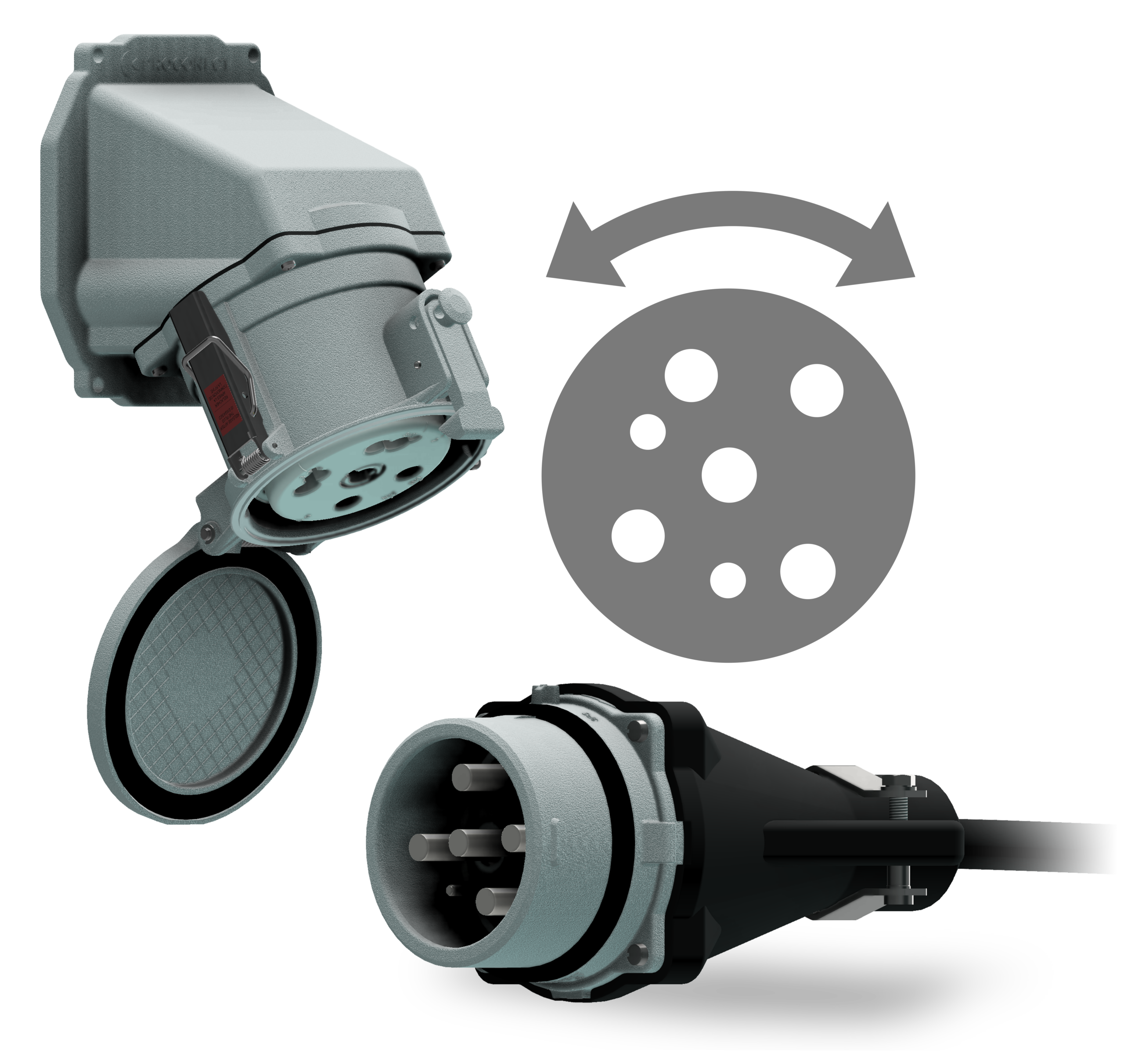

OPTION 2 CONTACTS PILOTES
Les connecteurs 3PS200 peuvent être équipés d'isolants contenant 2 contacts pilotes en plus des contacts de phase.
Informations Techniques
BRAS DE FERMETURE
Les embases des connecteurs 3PS200 sont équipées
automatiquement de 2 bras de fermeture pour faciliter la
connexion de la fiche dans l'embase.
automatiquement de 2 bras de fermeture pour faciliter la
connexion de la fiche dans l'embase.
MODE D'EMPLOI 3PS
Nous vous mettons à disposition le mode d'emploi pour l'utilisation de la 3PS125.
CROCHET CADENASSABLE
Crochet installé de base permettant de sécuriser les embases avec un cadenas d'une anse d'un diamètre de 6 mm max.
